GE Model 19216

www.jascoproducts.com

Wireless Door Chime Kit

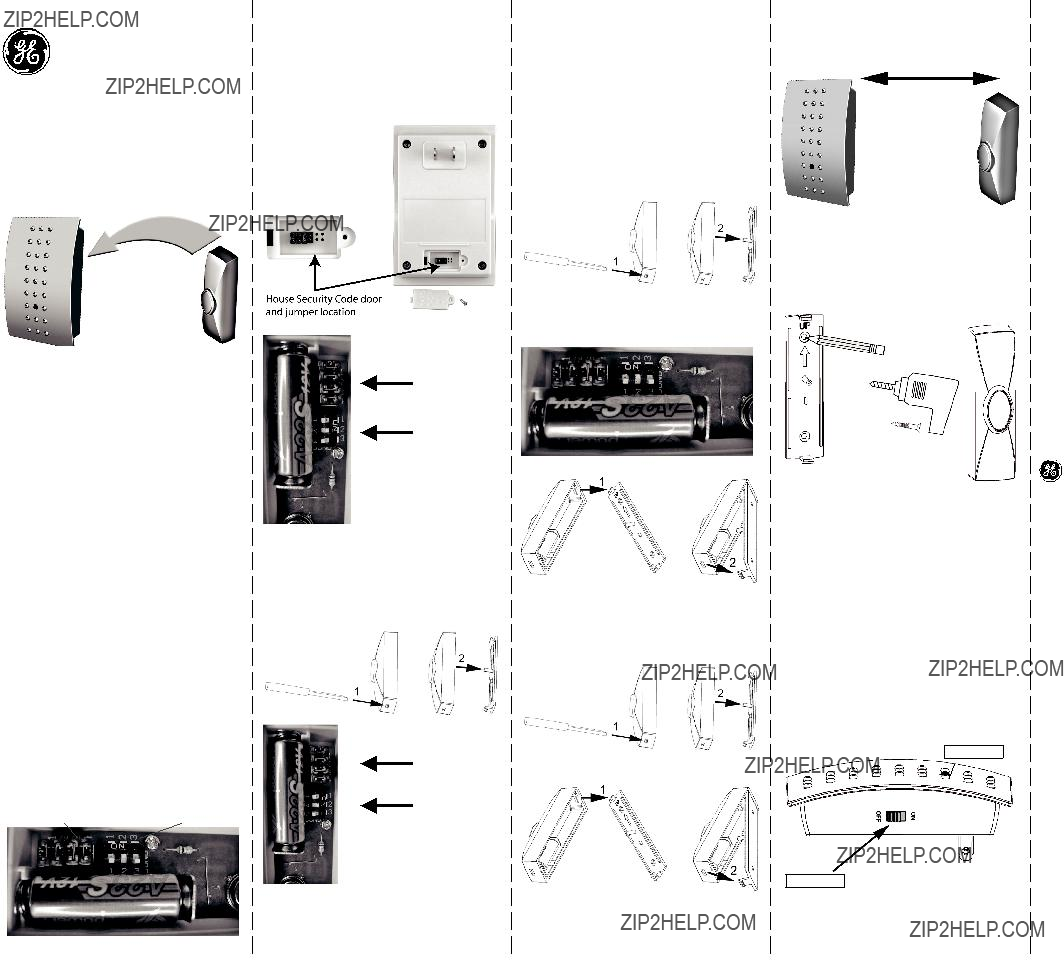

Installation Instructions AC Wireless Chime Kit

Required Tools: Small flat blade screwdriver, drill, 1/16??? drill bit, and phillips screwdriver.

Included Hardware:

(2) 3x20mm screws

(1) Double sided adhesive pad

The wireless door chime kit has two components:

Chime Tune Setting

All wireless chimes may have more than one push button. The chime tune for each push button is set with dip switches 1-3. Located inside the push button.

Single Push Button Kit: If you purchased a kit with a single push button, the chime tune will be set to Ding Dong from the factory.

Dual Push Button Kit: If you purchased a kit with two push buttons, one push button will be set to Ding Dong and the other push button will be set to Westminster from the factory.

The following instructions explain how to change the tune on any wireless push button.

1.Remove the cover from the push button - see wireless push button battery.

2.Remove the battery from the push button transmitter.

3.Locate the 3 dip switches shown below.

4.Select the desired chime sound from the table below.

Setting The House Security Code

Each chime component has 4 jumpers for setting the house security code. In most cases you will not need to change the factory settings for the house security code. If your chime activates intermittently or does not work at all, you may be able to solve the problem by changing your security code.

Pushbutton

House Code

Jumpers

Chime Dip

Switches

The chime and pushbutton must be set to the same house security code for the combination to operate together.

1.Remove power from the chime.

2.To remove the batteries from the pushbutton, open the pushbutton case as shown below.

Pushbutton

House Code

Jumpers

Chime Dip

Switches

4.Locate the chime and pushbutton jumpers shown above.

5.To change the house code, add or remove jumpers as needed. It is recommended to change only one jumper at a time and then test the system for proper operation. The jumpers on the chime and pushbutton must match exactly.

Wireless push button battery

To install or replace the battery in the wireless push button.

1.Remove the back cover of the push button.

2.Install the A23 (12 volt) battery with the negative side of the battery (-) toward the spring and the positive side of the battery (+) toward the positive battery holder as shown below.

3.Replace back cover as shown below.

Push Button Mounting Instructions

Note: Avoid mounting on metal surfaces, as it may result in a reduced range of transmission. Do not mount in an area where exposed to direct rain.

a.Removing the back cover

b.Replacing the back cover

2.Before mounting, choose a mounting location that is not farther than 150 feet from the chime unit location.

Not further than 150 feet

3.Before placing the pushbutton where you would like to mount it, place the chime as close to final position as possible. Test the operation before drilling. If it works, mount the push button. If it does not work, see TROUBLESHOOTING.

4.Use back cover of push button as a template to mark two screw holes.

5. Drill two holes with 1/16??? size drill in marked locations.

6. Secure back cover to the mounting surface with two supplied mounting screws.

7. Install the supplied 12V battery observing proper polarity. (see battery installation section)

8. Press front housing onto back cover.

9. Test operation. If the chime does not work, see

TROUBLESHOOTING.

If you do not want to drill holes in your door frame, you can use the supplied double sided tape for installation. 1. Clean all mounting surfaces with a 50/50 mixture of

isopropyl alcohol.

2. Remove the backing from one side of the double sided tape and press the exposed side against the back plate of the push button.

3. Remove the other backing strip and press the exposed side against the door frame where you want the button installed.

Power Indicator

2. Gently press transmitter button to sound chime.

Troubleshooting

Chime doesn???t work:

1. Make sure push button switch is depressed and held for at least 1 second.

2. Make sure house code switches 1-4 on chime and push button match exactly.

3. Verify battery orientation in push button.

4. Try fresh batteries.

5. Make sure chime is not farther than 150 feet away from push button.

6. Ensure push button is not mounted on metal, near metal studs, or near the floor.

7. Try a new location for the chime.

Functional range may be adversely affected by one or more of the following factors: weather, radio frequency interference, low transmitter battery and obstructions between the transmitter and receiver.

This device complies with Part 15 of the FCC rules. Operation is subject to the following conditions:

1. This device may not cause harmful interference, and

2. This device must accept interference received, including any interference that may cause undesired operation.

For technical support contact Jasco Products Company at 1-800-654-8483

or www.jascoproducts.com

Made in China

is a trademark of General Electric Company

and is used under license to Jasco Products Company LLC,

10 E. Memorial Rd., Oklahoma City, OK 73114. www.jascoproducts.com

Rev. 10-07

19216

Pushbutton Jumpers

3. Locate the House Security Code door and screw Pushbutton Dip Switches and Jumperslocated on the back of the Chime. Remove the

screw and take off the door.

Mounting Push Button

1. Push buttons are typically mounted at the same height as the door knob or handle (between 36??? and

44??? above the floor).

On/Off Switch

Operation

1.Plug the chime into a 120V AC outlet and slide the power switch to the ???On??? position to turn on the chime. The red LED power indicator will light.

GE Modelo 19216

www.jascoproducts.com

Timbre Inal??mbrico para Puerta

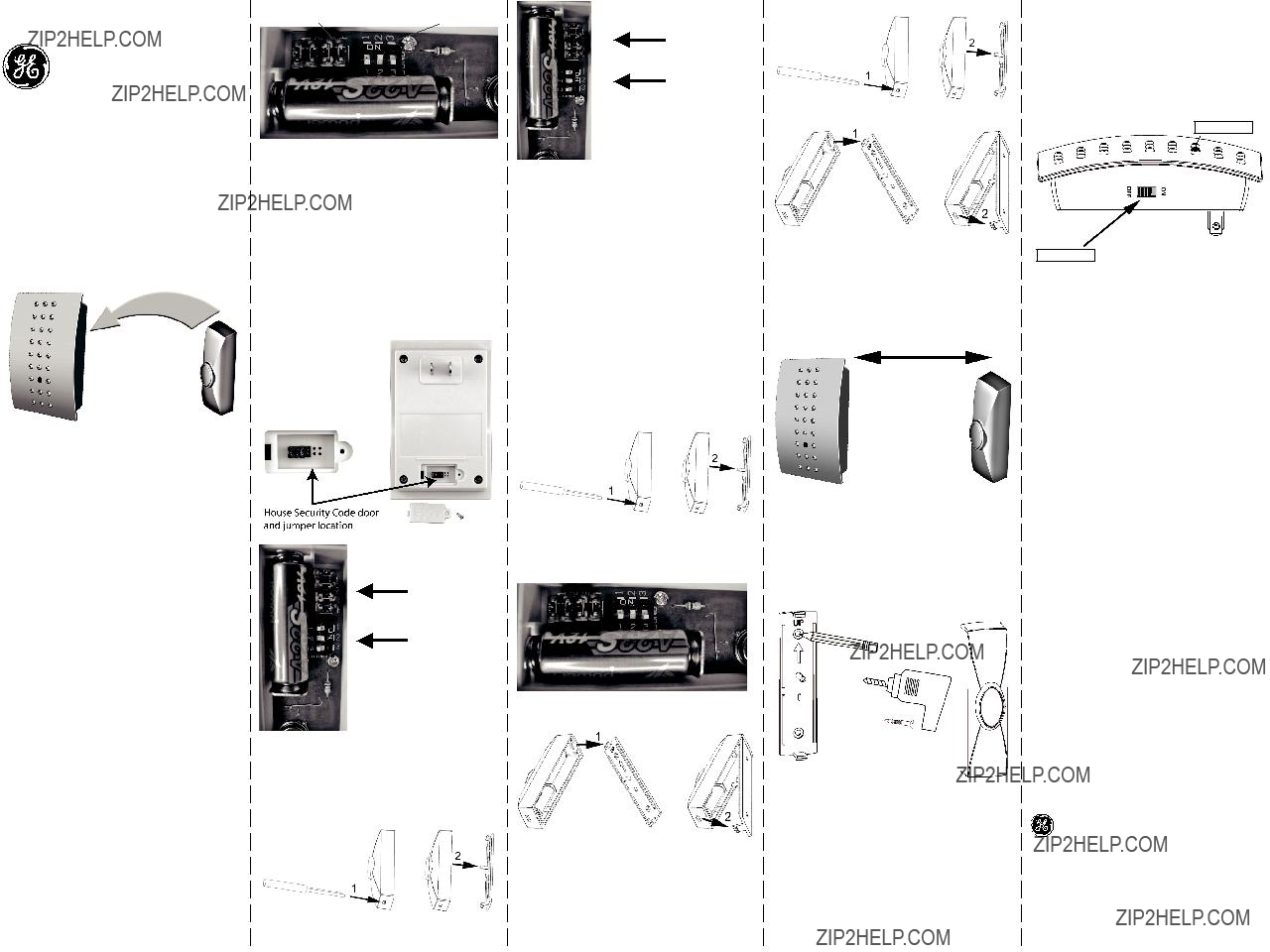

Instrucciones de instalaci??n Timbre inal??mbrico de

Herramientas requeridas: Destornillador de pala peque??o, taladro, broca de 1/16 pulg. y destornillador de cruz.

Elementos de montaje incluidos:

(2) tornillos 3x20 mm

(1) Almohadillas adhesivas de doble faz

El timbre inal??mbrico para puerta tiene dos componentes:

Interruptores dip y jumpers del pulsador

Configuraci??n del C??digo de Seguridad de

Casa

Cada componente del timbre tiene 4 jumpers para configurar el c??digo de seguridad de casa.

En la mayor??a de los casos, no ser?? necesario cambiar las configuraciones de f??brica para el c??digo de seguridad de casa. Si su timbre se activa intermitentemente o no funciona en absoluto, usted puede solucionar el problema cambiando su c??digo de seguridad.

Jumpers de c??digo de casa de case

Interruptores dip del timbre

Jumpers del Timbre

3.Localice la puerta con tornillo de acceso al c??digo de seguridad de casa que se encuentra en la parte posterior del timbre. Quite el tornillo y retire la puerta.

4.Localice los jumpers del timbre y del pulsador que se muestran arriba.

5.Para cambiar el c??digo de casa, agregue o retire jumpers seg??n sea necesario. Se recomienda cambiar solamente un jumper a la vez y despu??s comprobar el correcto funcionamiento del sistema. Los jumpers del timbre y del pulsador deben coincidir de manera exacta.

Pulsador inal??mbrico bater??a

Para instalar o remplazar la bater??a en el pulsador inal??mbrico.

a.Para quitar la tapa posterior

b.Para colocar nuevamente la tapa

1.Los pulsadores se montan t??picamente a la misma altura de la perilla o manija de la puerta (entre 36 pulg. y 44 pulg. del piso).

2.Antes del montaje, escoja un lugar para el montaje que no est?? alejado m??s de 150 pies (45,72 m) de la ubicaci??n del timbre.

No m??s de 150 pies (45,72 m)

1. Limpie todas las superficies de montaje con una mezcla de 50/50 del alcohol isopropilo

2).Quite el parte atras de la cinta de doble cara y apreta el parte expossada de la cinta contra el parte atras al plato del boton

3) Quite la otra tira del forro y presione el lado expuesto contra el marco de la puerta donde usted desea el bot??n instalado.

Power Indicator

On/Off Switch Operaci??n

1.Conecte el timbre a una toma de 120 VCA y deslice el interruptor de encendido/apagado a la posici??n ???On??? para encender el timbre. El LED rojo indicador de energ??a se encender??.

2.Presione suavemente el bot??n del transmisor para hacer sonar el timbre.

Soluci??n de problemas

El timbre no funciona:

1. Aseg??rese de mantener presionado el interruptor del

Configuraci??n de la Melod??a

Todos los timbres inal??mbricos pueden tener m??s de un pulsador. La melod??a del timbre para cada pulsador se configura con interruptores dip (1-3). Ubicado adentro del boton

Timbre con un solo pulsador: Si usted adquiri?? un timbre con un solo pulsador, la melod??a del timbre ser?? ???Din Don??? por defecto de f??brica.

Timbre con dos pulsadores: Si usted adquiri?? un timbre con dos pulsadores, un pulsador tendr?? melod??a ???Din Don??? y otro pulsador, ???Westminster???, por defecto de f??brica.

Las siguientes instrucciones explican c??mo cambiar la melod??a de cualquier pulsador inal??mbrico.

1.Quite la cubierta del bot??n - vea la bater??a sin hilos del bot??n.

2.Retire la bater??a del pulsador (transmisor).

3.Localice los 3 interruptores dip que se muestran m??s abajo.

4.Seleccione el sonido de timbre deseado de la siguiente tabla.

Jumpers de c??digo de casa de case

Interruptores dip del timbre

El timbre y el pulsador deben configurarse con el mismo c??digo de seguridad de casa para que la combinaci??n de componentes funcione.

1.Quite la energ??a del timbre.

2.Para retirar las bater??as del pulsador, abra el pulsador como se muestra aqu??.

Instrucciones para el montaje del pulsador

Nota: Evite montar sobre superficies met??licas, por cuanto se puede reducir el alcance de la transmisi??n. No monte en lugares donde est?? expuesto a la lluvia directa.

3.Antes de colocar el pulsador en el lugar escogido para el montaje, coloque el timbre tan cerca como sea posible de la ubicaci??n definitiva. Compruebe su correcto funcionamiento antes de practicar los agujeros. Si funciona bien, monte el pulsador. Si no funciona, ver SOLUCI??N DE PROBLEMAS.

4.Use la tapa posterior del pulsador como plantilla para marcar los lugares de los agujeros para los tornillos.

5. Practique dos agujeros con una broca de 1/16 pulg. en los lugares marcados.

6. Asegure la tapa a la superficie de montaje con los dos tornillos que se incluyen.

7. Instale la bater??a de 12 voltios que se incluye, teniendo en cuenta la polaridad correcta. (ver secci??n de instalaci??n de la bater??a)

8. Presione la carcasa frontal contra la tapa posterior.

9. Compruebe el correcto funcionamiento. Si el timbre no funciona, ver SOLUCI??N DE PROBLEMAS.

Si usted no desea perforar los agujeros en su marco de su puerta, usted puede utilizar la cinta de doble cara prove??da para la instalaci??n

pulsador por lo menos durante 1 segundo.

2. Aseg??rese de que los interruptores 1-4 del c??digo de casa en el timbre y en el pulsador coinciden de manera exacta.

3. Compruebe la orientaci??n de la bater??a en el pulsador.

4. Pruebe con bater??as nuevas.

5. Aseg??rese de que el timbre no est?? alejado m??s de 150 pies (45,72 m) del pulsador.

6. Compruebe que el pulsador no se haya montado sobre metal, cerca de montantes met??licos o cerca del piso.

7. Pruebe con otra ubicaci??n para el timbre.

Uno o m??s de los siguientes factores puede afectar desfavorablemente el alcance funcional: estado del tiempo, interferencia de radiofrecuencia, bater??a descargada del transmisor y obst??culos entre el transmisor y el receptor.

Este aparato cumple con la parte 15 de las normas de FCC (Comisi??n Federal de Comunicaciones de

EE.UU.). El funcionamiento est?? sujeto a las siguientes condiciones:

1. Puede que este dispositivo no cause interferencia perjudicial, y

2. Este dispositivo debe aceptar las interferencias recibidas, incluyendo la interferencia que pueda generar un funcionamiento no deseado.
