Dell??? PowerEdge??? 4220

Installation Guide

Notes, Cautions, and Warnings

NOTE: A NOTE indicates important information that helps you make better use of your computer.

CAUTION: A CAUTION indicates potential damage to hardware or loss of data if instructions are not followed.

WARNING: A WARNING indicates a potential for property damage, personal injury, or death.

____________________

Information in this document is subject to change without notice. ?? 2008 Dell Inc. All rights reserved.

Reproduction of these materials in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden

Dell, the DELL logo, and PowerEdge are trademarks of Dell Inc.

Other trademarks and trade names may be used in this document to refer to either the entities claiming the marks and names or their products. Dell Inc. disclaims any proprietary interest in trademarks and trade names other than its own.

Contents

Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Contents 3

Safety Instructions

Use the following safety guidelines to ensure your own personal safety and to help protect your system and working environment from potential damage. For complete safety and regulatory information, see the safety instructions that shipped with your system. Warranty information might be included in this document or as a separate document.

SAFETY: Rack Mounting of Systems

Observe the following precautions for rack stability and safety. Also refer to the rack installation documentation accompanying the system and the rack for specific caution statements and procedures.

Systems are considered to be components in a rack. "Component" refers to any system as well as to various peripherals or supporting hardware.

CAUTION: Instructions for Rack-Mounted Systems:

???Your rack kit has been approved only for the rack cabinet provided. It is your responsibility to ensure that installation of the equipment into any other rack complies with all applicable standards. Dell disclaims all liability and warranties with respect to combinations of equipment with any other rack.

???Before installing your equipment in a rack, install all front and side stabilizers. Failure to install stabilizers can allow the rack to tip over.

???Always load from the bottom up, and load the heaviest items first.

???Do not overload the AC power supply branch circuit that provides power to the rack.

???Do not stand or step on any components in the rack.

Rack Installation Instructions

This installation guide provides instructions for trained service technicians installing a 42-unit (U) rack. Information includes assembling the rack, coupling two 42-U racks, and routing cables through the rack. The 42-U rack can be installed using the recommended tools.

Before attempting this installation, you should read through this entire procedure carefully.

Rack Requirements

CAUTION: The 42-U rack meets the specifications of American National Standards Institute (ANSI)/Electronic Industries Association (EIA) standard ANSI/EIA-310-D-92, Consumer Electronics Association (CEA) Standard CEA-310-E, International Electrotechnical Commission (IEC) 297, and Deutsche Industrie Norm (DIN) 41494.

Before You Begin

WARNING: Before you begin installing your rack, carefully read "Important Safety Information", as well as the safety instructions that came with the rack.

WARNING: When installing multiple systems in a rack, complete all of the procedures for the current system before attempting to install the next system.

WARNING: Rack cabinets can be extremely heavy and move easily on the casters. The cabinet has no brakes. Use extreme caution while moving the rack cabinet. Retract the leveling feet when relocating the rack cabinet. Avoid long or steep inclines, rough surfaces, or ramps where loss of cabinet control may occur. Extend the leveling feet for support and to prevent the cabinet from rolling.

WARNING: Avoid rolling the rack cabinet over rough surfaces. Hard impacts to the casters could cause them to break, and the rack could become unstable and tip over.

WARNING: Do not attempt to move your rack with components installed. If you move a fully loaded rack on a slightly uneven floor surface, the rack may become unstable and tip over.

Important Safety Information

Observe the safety precautions in the following subsections when installing your system in the rack.

WARNING: You must strictly follow the procedures in this document to protect yourself as well as others who may be involved. Your system may be very large and heavy, and proper preparation and planning are important to prevent injury to yourself and to others. This becomes increasingly important when systems are installed high up in the rack.

WARNING: For stability, you must ensure that a minimum of 50 lbs. is installed in the bottom 3-U spaces of the rack cabinet.

Rack Stabilizer Feet

WARNING: Installing systems in a rack without the front and side stabilizer feet installed could cause the rack to tip over, potentially resulting in bodily injury under certain circumstances. Therefore, always install the stabilizer feet before installing components in the rack.

WARNING: After installing systems in a rack, never pull more than one system out of the rack on its slide assemblies at one time. The weight of more than one extended system could cause the rack to tip over and cause injury.

The stabilizer feet help prevent the rack from tipping over when a system or other component is pulled out of the rack with the slide assemblies fully extended.

Installation Tasks

Installing a rack cabinet involves performing the following tasks:

1Removing and replacing the rack doors

2Removing and replacing the side panels

3Reversing the front door and badge (optional)

4Securing the leveling feet

5Installing the stabilizer feet

6Adjusting the rack posts (optional)

7Routing cables through the rack

8Coupling two racks (optional)

Recommended Tools and Supplies

You may need the following tools and supplies to install the rack:

???#2 Phillips screwdriver

???Flat head screwdriver

???12-mm wrench

???Needle-nose pliers

???4-mm Allen wrench (if you want to reverse the direction that the front door opens)

???Keys to the rack doors and side panels

???13-mm wrench (for rack removal from pallet)

???17-mm wrench (for rack removal from pallet)

Removing and Replacing the Rack Doors

WARNING: Because of the size and weight of the rack cabinet doors, never attempt to remove or install them by yourself.

WARNING: When storing the doors, lay the doors flat so they cannot fall over and accidentally injure someone.

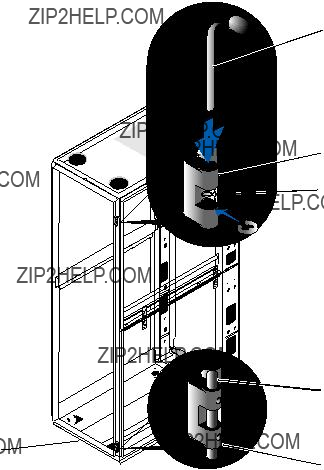

Removing the Front Door

1Pull the door latch and open the front door all the way (see Figure 1-1).

2While holding the door, pull the hinge pin upward so that it clears the door???s hinge-pin housing (see Figure 1-1).

The hinge pin???s retention clip prevents the hinge from being pulled out of the hinge body.

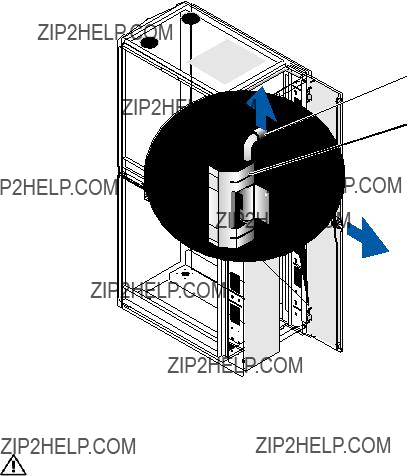

Figure 1-1. Removing the Front Door

2

1

3

4

3While holding the hinge pin out of the door???s hinge-pin housing, pull

the door slightly away from the rack so that the door clears the hinge body.

4Release the hinge pin.

5Lift the door upward so that the door clears the bottom hinge post.

WARNING: Due to the size and weight of the door, it is recommended that you lay the removed door flat with its outer surface facing upward.

6Lay the door in a safe location with the door???s outer surface facing upward to help prevent damage to the door???s badge and cosmetic coating.

Replacing the Front Door

To replace the front door, perform the steps for removal in reverse.

Opening and Removing the Back Doors

WARNING: Because of the size and weight of the rack cabinet doors, never attempt to remove or install them by yourself.

1 Turn the door handle and open the back doors (see Figure 1-2).

Figure 1-2. Opening the Back Doors

1

2

2 Remove the right back door.

aWhile supporting the door, pull the pin for the top hinge out of the door???s hinge-pin housing (see Figure 1-3).

You will hear a click as you pull the pin out of the door???s hinge-pin housing. The hinge pins are designed to prevent them from being pulled out of the hinge body.

bRepeat step a for the bottom hinge.

cPull the door away from the rack.

Figure 1-3. Removing the Back Doors

1

2

3

3 hinge-pin housing

WARNING: Due to the size and weight of the door, it is recommended that you lay the removed door flat with its outer surface facing upward.

dLay the door in a safe location with the door???s outer surface facing upward.

Laying the door flat with the outer surface facing upward helps prevent damage to its cosmetic coating.

eRepeat steps a through d for the left back door.

Replacing the Back Doors

To replace the back doors, perform the steps for removal in reverse.

Removing and Replacing the Side Panels

CAUTION: For stand-alone racks, reinstalling the side panels is necessary before running systems in the rack to ensure proper cooling within the rack.

NOTE: You must remove the lower side panels in order to install the side stabilizer feet.

NOTE: Although removing the side panels is not mandatory for installing systems in a rack, having the sides open makes it easier to install slide assemblies and support rails and to reverse the direction that the front door opens.

Removing the Upper Side Panels

1Pull both latches up and swing the bottom end of the panel away from the rack.

2Grasp firmly on each side of the panel.

3Lift the panel upward until the panel lip clears the top of the rack.

4Lay the panel in a safe location with the panel???s outer surface facing upward to help prevent damage to its cosmetic coating.

5Repeat step 1 through step 4 for the other upper side panel.

Replacing the Upper Side Panels

1Lift the upper side panel up onto the rack, hooking the panel lip over the top of the rack (see Figure 1-4).

2Swing the bottom of the panel downward onto the rack.

3Press the panel into the rack until both latches lock into place.

Figure 1-4. Replacing the Upper Side Panels

1

2

3

Removing the Lower Side Panels

1Pull both latches down and allow the side panel to swing outward slightly at the top.

2Firmly grasp both sides of the panel.

3Lift the panel upward until the panel hooks clear the holes in the bottom of the rack frame.

4Place the panel in a safe location with the panel???s outer surface facing upward to help prevent damage to its cosmetic coating.

5Repeat step 1 through step 4 for the other lower side panel.

Replacing the Lower Side Panels

1Lower the panel into the rack, inserting the back panel hook into the back hole in the bottom of the rack frame and the front hook into the corresponding hole in the front of the rack frame (see Figure 1-5).

2Swing the top end of the panel towards the rack.

3Press the panel into the rack until both latches lock into place.

Figure 1-5. Replacing the Lower Side Panels

1

2

Reversing the Front Door (optional)

NOTE: Use a 4-mm Allen wrench to remove the front-door hinge bodies from the rack and reinstall them on the side opposite their original positions. You might need a stepladder in order to access the Allen bolt that secures the top hinge body to the rack.

To reverse the direction that the front door opens, complete the following steps:

1Remove the front door (see "Removing the Front Door" on page 8).

2Remove the side panels (see "Removing and Replacing the Side Panels" on page 12).

3Reverse the top hinge body.

a Pull the hinge pin upward slightly so that you can access the retention clip (see Figure 1-6).

b Using the needle-nose pliers, remove the retention clip, and slide the hinge pin out of the hinge body.

Figure 1-6. Removing the Front-Door Hinges

1

6

2

5

4

3

cRemove the hinge spring from the hinge body.

dPlace the hinge pin, retention clip, and spring in a safe location.

eUsing the 4-mm Allen wrench, remove the Allen bolts that secure the hinge body to the rack, and place the bolts with the hinge pin, retention clip, and body spring.

fRotate the hinge body 180 degrees so that the hinge-pin holes are now on the right side of the hinge body (see Figure 1-7).

Figure 1-7. Reversing the Top and Bottom Hinges

1

2

3

4

gLocate the top bolt holes in the right side of the rack, and fasten the hinge body to the right side of the rack with the Allen bolts.

hInsert the spring between the top and bottom hinge-pin holes in the bottom hinge body.

iSlide the hinge pin into the hinge body.

jInsert the retention clip through the hinge so that the retention clip is below the spring.

4Reverse the bottom hinge body.

a Remove the Allen bolts that secure the hinge body to the rack, and place the bolts in a safe location.

b Rotate the hinge body 180 degrees so that the hinge posts are now on the right side of the hinge body (see Figure 1-7).

c Locate the bottom bolt holes in the right side of the rack, and use the Allen bolts to fasten the hinge body to the right side of the rack.

5Rotate the front door 180 degrees so that its hinge-pin housings are on the right side (see Figure 1-8).

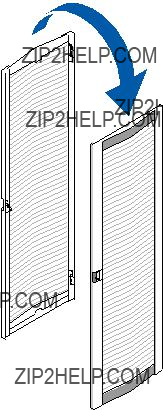

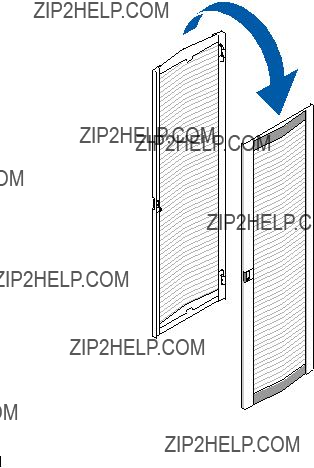

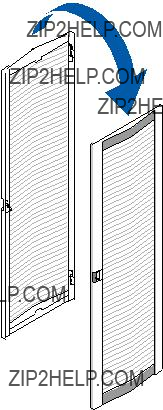

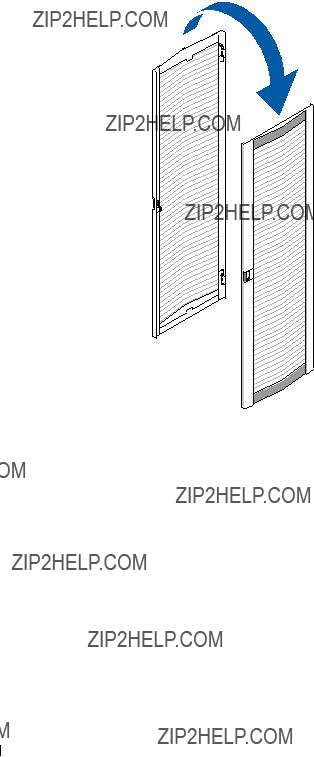

Figure 1-8. Rotate the Front Door

6Rehang the front door by reversing the steps in "Removing the Front Door" on page 8.

7Reverse the lock catch.

a Unscrew the two Phillips screws that hold the lock catch to the vertical frame member.

b Remove the lock catch and rotate it 180 degrees.

c Reinstall the lock catch on the other rack front vertical frame member by aligning the holes of the catch with the holes of the frame member and then reinserting the two Phillips screws.

Figure 1-9. Reversing the Front Door Lock Catch

1

2

8Reverse the badge on the front door. a Open the front door.

b From inside the door, insert a flat-head screwdriver into the badge release notch (see Figure 1-10).

Figure 1-10. Reversing the Front Door Badge

2

1

cPush the screwdriver into the notch until it stops and turn it counter- clockwise.

dLift up on the badge and pull it off the door.

eRotate the badge 180 degrees so that it will read correctly when reinstalled.

fLocate the sixth horizontal bar from the top of the door and slide the badge hooks over it, aligning the center tabs on the badge with the vertical bar on the door.

gPush up on the badge retention clips until they are closed and the badge is secure.

Securing the Rack Leveling Feet

WARNING: Read all statements below before you adjust the leveling feet.

Your rack includes four leveling feet, which are mounted on the corners of the rack. The leveling feet are designed to align the rack in an upright, level position when the rack is situated on a slightly uneven floor surface. Before you install your systems in the rack, deploy and adjust the leveling feet. When you level your rack, follow these guidelines.

WARNING: When you adjust the leveling feet, ensure that the casters on each corner of the rack do not rise more than 9.5 mm (3/8 inch) above the floor. If you exceed 9.5 mm of clearance between the floor and the casters as you adjust the leveling feet, slowly retract the leveling feet, and then move the rack to another location that requires minimal adjustments to the leveling feet.

WARNING: Adjust the leveling feet until each leveling foot rests firmly on the floor. Proper contact with the floor ensures that each leveling foot is supporting the weight of the rack and prevents the rack from swaying in any direction. If the leveling feet are not all in firm contact with the floor, the rack can become unstable and tip over.

WARNING: Do not attempt to move your rack with the leveling feet deployed. Always retract the leveling feet before moving the rack. Having the leveling feet deployed when you move the rack may cause the rack to tip over.

WARNING: Always level the rack and install the stabilizing feet before you install your systems. A fully loaded rack may tip over if your rack is resting on an uneven floor surface and the leveling and stabilizing feet are not supporting the weight of the rack.

NOTE: If the rack is not leveled properly, you might not be able to install the stabilizer feet, which are necessary to prevent the rack from tipping over.

1Using a screwdriver, lower the leveling foot until it rests on the floor.

2If you need to lower the foot further, tighten the hex nut clockwise with a 12-mm wrench (see Figure 1-11).

3Repeat steps 1 and 2 for the remaining leveling feet.

4Ensure that the rack is level.

Figure 1-11. Adjusting the Leveling Feet

1

2

3

Installing the Rack Stabilizer Feet

WARNING: Installing systems in a rack without the front and side stabilizer feet installed could cause the rack to tip over, potentially resulting in bodily injury under certain circumstances. Therefore, always install the stabilizer feet before installing components in the rack.

Install stabilizer feet on the rack as follows:

???Install front and side stabilizer feet on a standalone rack.

???Install front stabilizer feet on all racks in a suite, and install left or right stabilizer feet on the racks at each end of a suite.

Installing the Front Stabilizer Feet

1Open the front door.

2Reach into the rack and pull up firmly on each stabilizer to detach them from the frame.

3Remove the plastic fasteners attached to the stabilizer feet.

4Position each front stabilizer foot against the base of the rack frame and align its holes with the corresponding holes in the frame.

5Use the provided bolts, washers, and cage nuts to secure each foot to the rack as shown in Figure 1-12.

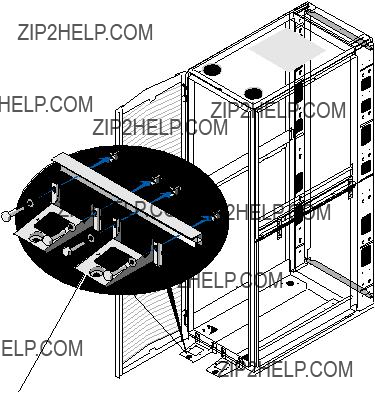

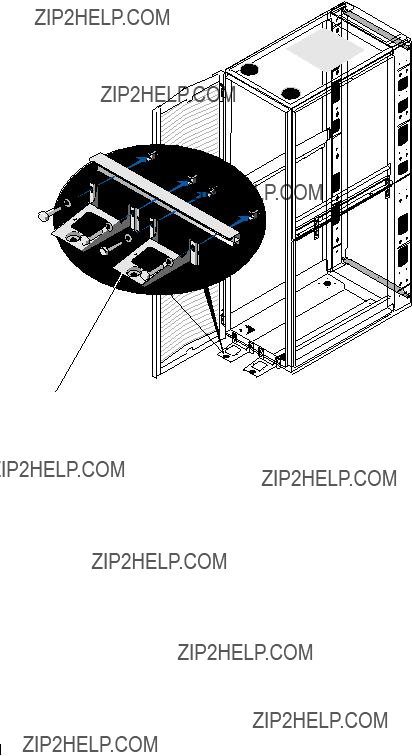

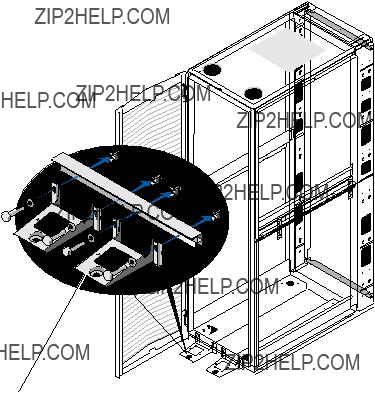

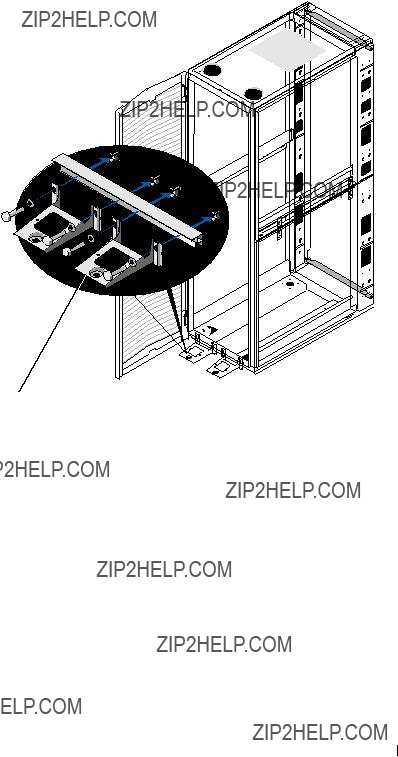

Figure 1-12. Installing the Front Stabilizer Feet

1

1 front stabilizer foot (2)

Installing the Side Stabilizer Feet

1Remove the lower side panels (see "Removing the Lower Side Panels" on page 13).

2On the side of the rack frame???s bottom rail, locate the four holes (see Figure 1-13).

3Position each stabilizer foot against the base of the rack frame and align its holes with the corresponding holes in the frame.

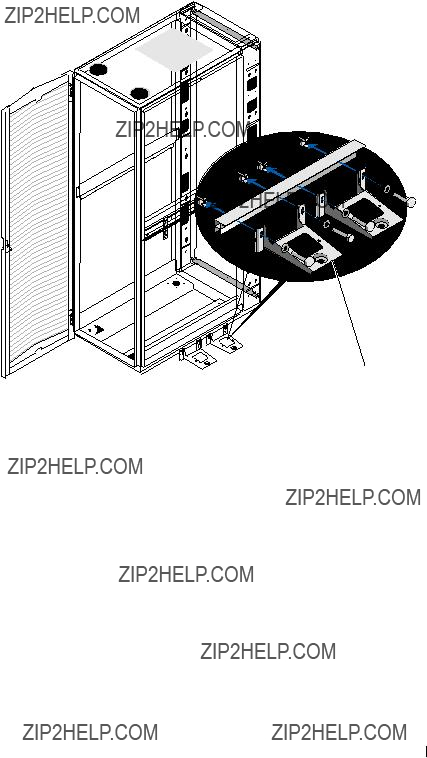

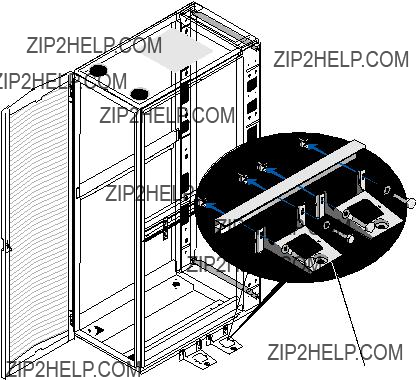

Figure 1-13. Installing the Side Stabilizer Feet

1

1 side stabilizer foot (2 per side)

4Use the provided bolts, washers, and cage nuts to secure each foot to the rack as shown in Figure 1-13.

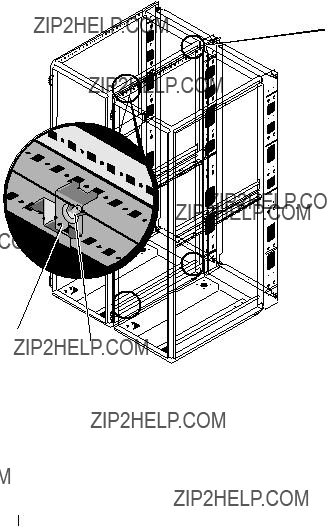

Adjusting the Rack Posts (optional)

The position of the rack posts can be adjusted to accommodate systems of various depths.

1Open the rack doors.

2Remove the screws on the bottom, middle, and top of the post (see Figure 1-14).

3Move the post to the desired location inside the side of the rack, and replace the screws in the corresponding holes.

Figure 1-14. Adjusting the Rack Posts

1

2

3

3 front rack post

NOTE: Unless you need to couple two or more racks, you may now install systems into the rack. Refer to the white numbered labels on the front and back of the rack mounting rails for information on installing components in the rack.

Routing Cables

The 42-U rack offers several features that simplify cable routing (see Figure 1-15).

???Four power distribution unit (PDU) channels in each rack flange allow you to route power cables to the systems mounted in the rack.

???Cable clips can be mounted in the PDU channels to keep cables out of the way and help prevent cords from becoming tangled.

You can route cables out of the rack in two ways on a standard configuration:

???Through the cable exit at the bottom of the back doors (see Figure 1-15)

???Through the adjustable cable slot at the top of the rack and into a cable raceway (see Figure 1-15).

Figure 1-15. Cable-Routing Options

1

2

3

4

5

Opening and Closing the Top Cable Slot

The top cable slot in the rack can be used for routing cables up to a cable raceway.

1Open the back doors.

2Loosen the wingnuts underneath the cable slot cover (see Figure 1-16).

3Slide the cable slot cover in the open position towards the front of the rack.

4After routing your cables through the top of the rack, close any air gap in the cable slot by pulling the slot cover towards the back of the rack. Use the wingnuts to secure the cover.

Figure 1-16. Opening and Closing the Top Cable Slot

1

2

Removing and Installing the Back Door Stabilizer Bars

The top and bottom bars used to stabilize the back doors can be removed, making it easier to route cables through the top and bottom of the rack.

1Open the back doors.

2Pull and hold the plungers on each side of the bar, and pull the bar up and away from the rack (see Figure 1-17).

3After routing your cables, replace the bars by aligning the tabs on the bars with the corresponding holes in the rack and pushing in and down until the plungers lock into place.

Figure 1-17. Removing and Installing the Back Door Stabilizer Bars

1

2

3

Coupling Two Racks

WARNING: Because of the size and weight of the rack cabinets, never attempt to couple two rack cabinets by yourself.

1Unpack and set up both racks.

2Unpack the coupling kit, shown in Figure 1-18. The contents of the rack coupling kit include:

???One gasket strip

???Four coupling brackets

3Remove the doors and side panels from both racks. See "Removing the Front Door" on page 8, "Opening and Removing the Back Doors", and "Removing and Replacing the Side Panels" on page 12.

4Cut and place a segment of the gasket strip, with its protective backing removed, on one of the racks along the frame surface to be in contact with the adjacent rack (see Figure 1-19).

NOTE: It does not matter on which rack you place the gasket strip segments, as long as they protect both racks from being scratched.

Figure 1-19. Installing the Gasket Strips

1

5Install the coupling brackets.

a Position the two racks side by side.

b Adjust the leveling feet on both racks so that the racks are parallel and in the same horizontal plane. For instructions, see "Adjusting the Leveling Feet" on page 23.

c To install the coupling brackets on the racks, hook the brackets into the square holes inside and adjacent to the rack posts, and tighten the brackets using the wing nuts (see Figure 1-19).

Figure 1-20. Coupling Two Racks

3

Index 35

Remarques, pr??cautions et avertissements

REMARQUE: Une REMARQUE indique des informations importantes qui peuvent vous aider ?? mieux utiliser votre ordinateur.

PR??CAUTION: Une PR??CAUTION vous avertit d'un risque de dommage mat??riel ou de perte de donn??es en cas de non-respect des instructions donn??es.

AVERTISSEMENT: Un AVERTISSEMENT vous avertit d???un risque d'endommagement du mat??riel, de blessure corporelle ou de mort.

____________________

Les informations contenues dans ce document sont sujettes ?? modification sans pr??avis. ?? 2008 Dell Inc. Tous droits r??serv??s.

La reproduction de ce document de quelque mani??re que ce soit sans l'autorisation ??crite de Dell Inc. est strictement interdite.

Dell, le logo DELL, et PowerEdge sont des marques de Dell Inc.

D'autres marques commerciales et noms de marque peuvent ??tre mentionn??s dans ce document pour faire r??f??rence aux entit??s se r??clamant de ces marques et de ces noms ou de leurs produits. Dell Inc. d??cline tout int??r??t dans l'utilisation des marques d??pos??es et des noms de marque ne lui appartenant pas.

Table des mati??res

Consignes de s??curit??

Respectez les consignes de s??curit?? de ce guide pour assurer votre s??curit?? personnelle et contribuer ?? prot??ger le syst??me et l'environnement de travail de dommages potentiels. Pour obtenir des informations compl??tes sur la s??curit?? et les r??glementations, consultez les consignes de s??curit?? fournies avec le syst??me. Les informations de garantie se trouvent soit dans ce document, soit ?? part.

S??CURIT?? : Montage en rack des syst??mes

Pour garantir la stabilit?? du rack, ainsi que votre s??curit??, respectez

les pr??cautions suivantes. Reportez-vous ??galement ?? la documentation accompagnant le syst??me et le rack pour conna??tre les mises en garde et les proc??dures sp??cifiques.

Les syst??mes sont consid??r??s comme composants d'un rack. Le terme ???composant??? fait r??f??rence ?? un syst??me ainsi qu'?? divers p??riph??riques ou au mat??riel connexe.

PR??CAUTION: Instructions relatives aux syst??mes mont??s en rack :

???L'utilisation du kit pour rack n'a ??t?? approuv??e que pour l'armoire rack fournie. Il est de votre responsabilit?? de vous assurer que l'installation de l'??quipement dans un autre rack est conforme ?? toutes les normes en vigueur. Dell d??cline toute responsabilit?? ou garantie li??e ?? l'utilisation de l'??quipement avec tout autre rack.

???Avant d'installer l'??quipement dans un rack, vous devez au pr??alable installer les stabilisateurs avant et lat??raux, sinon, le rack risque

de basculer.

???Chargez toujours les composants du bas vers le haut, et du plus lourd au plus l??ger.

???Ne surchargez pas le circuit d'alimentation secteur du rack.

???Ne vous mettez pas debout ni ne marchez sur les composants du rack.

Instructions d'installation du rack

Ce guide d'installation contient des instructions destin??es aux techniciens de maintenance qualifi??s, en vue de l'installation d'un rack ?? 42 unit??s (42-U). Les informations portent sur l'assemblage du rack, le couplage de deux racks 42-U et l'acheminement des c??bles. Le rack 42-U peut ??tre install?? ?? l'aide des outils recommand??s.

Avant de commencer l'installation, lisez attentivement cette proc??dure en entier.

Exigences du rack

PR??CAUTION: Le rack 42-U est conforme aux sp??cifications des organismes

suivants : American National Standards Institute (ANSI)/Electronic Industries Association (EIA) norme ANSI/EIA-310-D-92, Consumer Electronics Association (CEA) norme CEA-310-E, International Electrotechnical Commission (IEC) 297 et Deutsche Industrie Norm (DIN) 41494.

Avant de commencer

AVERTISSEMENT: Avant de proc??der ?? l'installation du rack, lisez attentivement la section ???Informations importantes concernant la s??curit????? ainsi que les consignes de s??curit?? fournies avec le rack.

AVERTISSEMENT: Si vous installez plusieurs syst??mes dans un rack, terminez toutes les op??rations requises sur le syst??me en cours d'installation avant de passer au suivant.

AVERTISSEMENT: Les armoires racks peuvent ??tre extr??mement lourdes, mais les roulettes permettent de les d??placer facilement. Cependant, elles ne poss??dent pas de syst??me de freinage. Proc??dez avec la plus grande prudence pour d??placer une armoire rack. Rentrez ses pieds r??glables lorsque vous la changez d'emplacement. ??vitez de d??placer l'armoire rack le long de rampes ou de plans inclin??s trop longs ou trop abrupts, sur lesquels elle pourrait vous ??chapper. Ressortez les pieds r??glables lorsque l'armoire doit ??tre soutenue et pour lui ??viter de rouler.

AVERTISSEMENT: ??vitez de d??placer l'armoire rack sur des surfaces in??gales. Ceci pourrait casser les roulettes. En outre, le rack risque d'??tre d??s??quilibr?? et de se renverser.

AVERTISSEMENT: N'essayez pas de d??placer le rack si des composants y sont d??j?? install??s. Si vous d??placez un rack enti??rement charg?? sur une surface l??g??rement in??gale, le rack risque d'??tre d??s??quilibr?? et de se renverser.

Informations importantes concernant la s??curit??

Respectez les consignes de s??curit?? d??crites dans les sous-sections suivantes lors de l'installation du syst??me dans le rack.

AVERTISSEMENT: Vous devez respecter ?? la lettre les proc??dures de ce document afin de garantir votre propre protection ainsi que celle d'autrui.

Le syst??me peut ??tre tr??s lourd et volumineux. Une pr??paration et une planification ad??quates sont donc importantes afin d'??viter tout risque de blessure pour vous-m??me ou autrui. Ces pr??cautions sont d'autant plus importantes lorsque

les syst??mes sont install??s en hauteur.

AVERTISSEMENT: Pour des raisons de stabilit??, placez un poids d'au moins 23 kilos dans les espaces 3-U du bas du rack.

Stabilisateurs du rack

AVERTISSEMENT: L'installation de syst??mes dans un rack sans stabilisateurs avant et lat??raux peut provoquer le basculement du rack, et dans certaines situations, un risque de blessure. C'est pourquoi il faut toujours installer les stabilisateurs avant d'installer les composants du rack.

AVERTISSEMENT: Apr??s avoir install?? des syst??mes dans un rack, ne faites jamais coulisser hors du rack plus d'un syst??me ?? la fois. Le poids de plusieurs syst??mes sortis du rack risquerait de le faire basculer et de blesser quelqu'un.

Les stabilisateurs ??vitent au rack de basculer lorsque vous ??tendez les assemblages ?? glissi??re au maximum pour tirer un syst??me ou un composant hors du rack.

T??ches d'installation

Pour installer une armoire rack, vous devez effectuer les op??rations suivantes :

1Retrait et remise en place des portes du rack

2Retrait et remise en place des panneaux lat??raux

3Inversion du sens d'ouverture de la porte avant et du macaron (facultatif)

4Fixation des pieds r??glables

5Installation des stabilisateurs

6R??glage des montants (facultatif)

7Acheminement des c??bles dans le rack

8Couplage de deux racks (facultatif)

Outils et fournitures recommand??s

Pour installer le rack, vous pourrez avoir besoin des outils et fournitures suivants :

???Tournevis cruciforme n??2

???Tournevis ?? t??te plate

???Cl?? de 12 mm

???Pince ?? bec fin

???Cl?? Allen de 4 mm (si vous souhaitez inverser le sens d'ouverture de la porte avant)

???Cl??s des portes et des panneaux lat??raux

???Cl?? de 13 mm (pour retirer le rack de la palette)

???Cl?? de 17 mm (pour retirer le rack de la palette)

Retrait et remise en place des portes du rack

AVERTISSEMENT: Compte tenu de leur poids et de leur taille, ne retirez ou n'installez jamais les portes sans l'assistance d'une autre personne.

AVERTISSEMENT: Une fois les portes retir??es, posez-les ?? plat, pour ??viter qu'elles se renversent et blessent quelqu'un.

Retrait de la porte avant

1Tirez le loquet et ouvrez compl??tement la porte avant (voir la figure 1-1).

2Tout en maintenant la porte, soulevez l'axe de la charni??re afin de le lib??rer son logement (voir la figure 1-1).

Le clip de retenue de l'axe emp??che la charni??re de sortir de son logement.

Figure 1-1. Retrait de la porte avant

2

1

3

4

3Tout en maintenant l'axe de la charni??re hors du logement, tirez l??g??rement la porte du rack pour la d??gager du logement de la charni??re.

4L??chez l'axe de la charni??re.

5Soulevez la porte pour la d??gager du tourillon inf??rieur.

AVERTISSEMENT: Compte tenu de la taille et du poids de la porte, il est recommand?? de la poser ?? plat sur le sol, fa??ade tourn??e vers le haut.

6Posez la porte ?? l'??cart en tournant sa face externe vers le haut afin de ne pas endommager le macaron ni le rev??tement.

Remise en place de la porte avant

Pour remettre en place la porte avant, proc??dez ?? l'inverse du retrait.

Ouverture et retrait des portes arri??re

AVERTISSEMENT: Compte tenu de leur poids et de leur taille, ne retirez ou n'installez jamais les portes sans l'assistance d'une autre personne.

1 Tournez la poign??e et ouvrez les portes arri??re (voir la figure 1-2).

Figure 1-2. Ouverture des portes arri??re

1

2

2 Retirez la porte arri??re droite :

aTout en maintenant la porte, sortez l'axe de la charni??re sup??rieure hors du logement de la porte (voir la figure 1-3).

Vous devez entendre un d??clic lorsque l'axe de la charni??re est d??gag?? du logement. Les axes de charni??re sont con??us pour ??viter qu'ils ne sortent compl??tement du logement.

bR??p??tez cette op??ration pour la charni??re inf??rieure.

cD??gagez la porte du rack.

Figure 1-3. Retrait des portes arri??re

1

2

3

3 logement de l'axe de charni??re

AVERTISSEMENT: Compte tenu de la taille et du poids de la porte, il est recommand?? de la poser ?? plat sur le sol, fa??ade tourn??e vers le haut.

dPosez la porte ?? l'??cart en tournant sa face externe vers le haut. En proc??dant ainsi, vous ??viterez d'endommager le rev??tement.

eR??p??tez les ??tapes a ?? d pour la porte arri??re gauche.

Remise en place des portes arri??re

Pour remettre en place les portes arri??re, proc??dez ?? l'inverse du retrait.

Retrait et remise en place des panneaux lat??raux

PR??CAUTION: Pour les racks isol??s, il faut d'abord r??installer les panneaux lat??raux avant de glisser les syst??mes dans le rack afin d'assurer une ventilation correcte ?? l'int??rieur du rack.

REMARQUE: Les panneaux lat??raux inf??rieurs doivent ??tre retir??s avant d'installer les stabilisateurs lat??raux.

REMARQUE: Bien qu'il ne soit pas n??cessaire de d??poser les panneaux lat??raux pour installer le syst??me dans un rack Dell, il est plus pratique de le faire pour installer les axes coulissants et les rails et inverser l'ouverture des portes.

Retrait des panneaux lat??raux sup??rieurs

1Tirez les deux loquets vers le haut et d??gagez la partie inf??rieure du panneau.

2Tenez le panneau par ses c??t??s.

3Soulevez le panneau jusqu'?? ce que la l??vre soit d??gag??e.

4Posez le panneau ?? l'??cart en tournant sa face externe vers le haut afin de ne pas endommager son rev??tement.

5R??p??tez l'??tape 1 ?? l'??tape 4 pour l'autre panneau lat??ral sup??rieur.

Remise en place des panneaux lat??raux sup??rieurs

1Soulevez le panneau lat??ral sup??rieur et inclinez-le l??g??rement pour faire glisser la l??vre du panneau ?? l'int??rieur du rack (voir la figure 1-4).

2Faites basculer la partie inf??rieure du panneau vers le rack

3Enfoncez le panneau dans le rack jusqu'?? ce que les deux loquets s'enclenchent.

Figure 1-4. Remise en place des panneaux lat??raux sup??rieurs

1

2

3

Retrait des panneaux lat??raux inf??rieurs

1Tirez les deux loquets vers le bas pour permettre la partie sup??rieure du panneau lat??ral de basculer vers l'ext??rieur.

2Tenez le panneau par ses c??t??s.

3Soulevez le panneau jusqu'?? ce que les crochets soient d??gag??s des orifices du bas du cadre du rack.

4Posez le panneau ?? l'??cart en tournant sa face externe vers le haut afin de ne pas endommager son rev??tement.

5R??p??tez l'??tape 1 ?? l'??tape 4 pour l'autre panneau lat??ral inf??rieur.

Remise en place des panneaux lat??raux inf??rieurs

1Abaissez le panneau dans le rack, en enclenchant le crochet du panneau arri??re dans l'orifice arri??re au bas du cadre du rack et le crochet avant dans l'orifice correspondant ?? l'avant du cadre du rack (voir la figure 1-5).

2Faites basculer la partie sup??rieure du panneau vers le rack.

3Enfoncez le panneau dans le rack jusqu'?? ce que les deux loquets s'enclenchent.

Figure 1-5. Remise en place des panneaux lat??raux inf??rieurs

1

2

Inversion du sens de l'ouverture de la porte avant (facultatif)

REMARQUE: Utilisez la cl?? Allen de 4 mm fournie avec le rack pour retirer les charni??res de la porte avant et les r??installer sur le c??t?? oppos??. Il se peut que vous deviez utiliser un escabeau pour acc??der ?? la vis qui fixe le logement de la charni??re sup??rieure au rack.

Pour inverser le sens d'ouverture de la porte avant, proc??dez comme suit :

1Retirez la porte avant (voir la ???Retrait de la porte avant??? ?? la page 44).

2Retirez les panneaux lat??raux (voir la ???Retrait et remise en place des panneaux lat??raux??? ?? la page 48).

3Inversez la charni??re sup??rieure.

a Tirez l??g??rement l'axe vers le haut pour acc??der au clip de retenue (voir la figure 1-6).

b ?? l'aide de la pince ?? bec fin, retirez le clip de retenue et sortez l'axe du logement de la charni??re.

Figure 1-6. Retrait des charni??res de la porte avant

1

6

2

5

4

3

cRetirez le ressort de son logement.

dPlacez en lieu s??r l'axe, le clip de retenue et le ressort.

e?? l'aide de la cl?? Allen de 4 mm, retirez la vis de fixation du logement de la charni??re au rack et rangez-la avec l'axe, le clip de retenue et

le ressort.

fFaites pivoter le logement de la charni??re de 180 degr??s pour amener les orifices de l'axe sur la partie droite du logement de la charni??re (voir la figure 1-7).

Figure 1-7. Inversion des charni??res sup??rieure et inf??rieure

1

2

3

4

gRep??rez les orifices de la vis sup??rieure sur la partie droite du rack et fixez le logement de la charni??re ?? cet endroit avec les vis Allen.

hIns??rez le ressort ?? l'espace pr??vu, dans le logement de la charni??re inf??rieure.

iGlissez l'axe dans la charni??re dans le logement de la charni??re.

jIns??rez le clip de retenue en le faisant passer dans la charni??re de sorte qu'il soit plac?? sous le ressort.

4Inversez le logement de la charni??re inf??rieure.

a Retirez la vis Allen de fixation du logement de la charni??re au rack et placez-la ?? l'??cart.

b Faites pivoter le logement de la charni??re de 180 degr??s pour amener les tourillons ?? la droite du logement (voir la figure 1-7).

c Rep??rez les orifices de vis inf??rieurs sur la partie droite du rack et fixez le logement de la charni??re ?? cet endroit, avec la vis Allen.

5Faites pivoter la porte de 180 degr??s pour amener les logements de l'axe sur le c??t?? droit (voir la figure 1-8).

Figure 1-8. Pivotement de la porte avant

6Remettez en place la porte avant en ex??cutant dans l'ordre inverse les ??tapes de la section ???Retrait de la porte avant??? ?? la page 44.

7Inversez le butoir de verrouillage.

a D??vissez les deux vis Phillips n?? 1 qui maintiennent le butoir de verrouillage sur le cadre vertical du rack.

b Retirez le butoir de verrouillage et faites-le pivoter de 180 degr??s.

c R??installez le butoir de verrouillage sur la nouvelle pi??ce du cadre horizontal en faisant correspondre les trous du butoir de verrouillage avec ceux de la structure, puis en remettant en place les deux vis Phillips n??1.

Figure 1-9. Inversion du sens de l'ouverture de la porte avant

1

2

8Inversez le macaron de logo sur la porte avant. a Ouvrez la porte avant.

b De l'int??rieur de la porte, ins??rez un tournevis ?? t??te plate dans la languette de d??gagement du macaron (voir la figure 1-10).

Figure 1-10. Inversion du sens du macaron de la porte avant

2

1

cPoussez le tournevis dans la languette de d??gagement jusqu'au bout et tournez-le dans le sens contraire des aiguilles d'une montre.

dSoulevez le macaron et d??gagez-le de la porte.

eFaites pivoter le macaron de 180 degr??s afin qu'il soit lisible dans le bon sens une fois r??install??.

fRep??rez la sixi??me barre horizontale en partant du haut de la porte et faites glisser les crochets du macaron ?? travers cette barre, en alignant les languettes centrales du badge ?? la barre verticale de la porte.

gAppuyez sur les clips de retenue du macaron jusqu'?? leur fermeture.

Fixation des pieds r??glables du rack

AVERTISSEMENT: Lisez toutes les instructions avant d'ajuster les pieds r??glables.

Votre rack est ??quip?? de quatre pieds r??glables, un par angle. Ces pieds servent ?? mettre le rack parfaitement de niveau, m??me s'il est install?? sur une surface l??g??rement in??gale. Avant d'installer vos syst??mes dans le rack, d??ployez et ajustez les pieds r??glables. Pour mettre le rack de niveau, respectez les pr??cautions suivantes.

AVERTISSEMENT: Lorsque vous r??glez les pieds, v??rifiez que les roulettes ?? chaque angle du rack ne d??passent pas de plus de 9,5 mm au-dessus du plancher. Si le d??gagement entre le plancher et les roulettes exc??de 9,5 mm lors du r??glage des pieds, rentrez lentement les pieds, puis transf??rez le rack ?? un autre emplacement ne n??cessitant qu'un ajustement minimal des pieds.

AVERTISSEMENT: R??glez les pieds jusqu'?? ce que chacun repose fermement sur le sol. Ceci permet de supporter le poids du rack et l'emp??che d'osciller. Si les pieds ne sont pas fermement en contact avec le sol, le rack peut devenir instable et basculer.

AVERTISSEMENT: N'essayez pas de d??placer le rack quand les pieds r??glables sont d??ploy??s. Rentrez toujours les pieds r??glables avant de d??placer le rack.

Si les pieds sont d??ploy??s quand vous d??placez le rack, il risque de se renverser.

AVERTISSEMENT: Avant d'installer vos syst??mes, installez toujours les stabilisateurs et mettez le rack de niveau. Un rack enti??rement charg?? peut se renverser s'il est sur une surface in??gale et que ses stabilisateurs et pieds r??glables ne supportent pas son poids.

REMARQUE: Si rack n'est pas correctement de niveau, vous ne pourrez pas installer les stabilisateurs qui lui ??vitent de basculer.

1?? l'aide d'un tournevis, abaissez le pied r??glable jusqu'?? ce qu'il touche le sol.

2Si vous avez besoin d'abaisser davantage le pied, resserrez l'??crou 6 pans ?? l'aide d'une cl?? de 12 mm (voir la figure 1-11).

3R??p??tez les ??tapes 1 et 2 pour les autres pieds r??glables.

4V??rifiez que le rack est bien de niveau.

Figure 1-11. Ajustement des pieds r??glables

1

2

3

Installation des stabilisateurs

AVERTISSEMENT: L'installation de syst??mes dans un rack sans stabilisateurs avant et lat??raux peut provoquer le basculement du rack, et dans certaines situations, un risque de blessure. C'est pourquoi il faut toujours installer les stabilisateurs avant d'installer les composants du rack.

Installez les stabilisateurs sur le rack en proc??dant comme suit :

???Sur un rack isol??, installez les stabilisateurs avant et lat??raux.

???Sur des racks associ??s, installez les stabilisateurs avant sur chacun, et

le stabilisateur gauche ou droit sur le rack aux extr??mit??s correspondantes.

Installation des stabilisateurs avant

1Ouvrez la porte avant.

2Passez la main dans le rack et tirez les stabilisateurs un ?? un pour les d??gager du cadre.

3Retirez les cales en plastique des stabilisateurs.

4Placez chaque stabilisateur avant contre la base du cadre du rack et faites correspondre ses trous avec ceux du cadre.

5Utilisez les vis, rondelles et ??crous ?? cage fournis pour fixer chaque stabilisateur au rack, comme indiqu?? ?? la figure 1-12.

Figure 1-12. Installation des stabilisateurs avant

1

1 stabilisateur avant (2)

Installation des stabilisateurs lat??raux

1Retirez les panneaux lat??raux inf??rieurs (voir la ???Retrait des panneaux lat??raux inf??rieurs??? ?? la page 49).

2Sur le c??t?? du rail inf??rieur du cadre du rack, rep??rez les quatre trous (voir la figure 1-13).

3Placez chaque stabilisateur contre la base du cadre du rack et faites correspondre ses trous avec ceux du cadre.

Figure 1-13. Installation des stabilisateurs lat??raux

1

1 stabilisateur lat??ral (2 par c??t??)

4Utilisez les vis, rondelles et ??crous ?? cage fournis pour fixer chaque stabilisateur au rack, comme indiqu?? ?? la figure 1-13.

R??glage des montants (facultatif)

Vous pouvez ajuster la position des montants pour accueillir des syst??mes de profondeurs diverses.

1Ouvrez les portes du rack.

2Retirez les vis des montants inf??rieur, central et sup??rieur (voir la figure 1-14).

3D??placez le montant ?? l'endroit voulu ?? l'int??rieur du rack et remettez les vis en place.

Figure 1-14. R??glage des montants

1

2

3

3 montant avant du cadre

REMARQUE: Si vous ne couplez pas de racks, vous pouvez maintenant installer les syst??mes dans le rack. Les ??tiquettes blanches num??rot??es, situ??es ?? l'avant et ?? l'arri??re des rails de fixation comportent des informations concernant l'installation des composants dans le rack.

Acheminement des c??bles

Le rack 42-U dispose de plusieurs ??l??ments qui simplifient l'acheminement des c??bles (voir la figure 1-15).

???Quatre canaux d'unit?? de distribution de l'alimentation (PDU) dans chaque collerette du rack permettent d'acheminer les c??bles d'alimentation aux syst??mes mont??s dans le rack.

???Vous pouvez installer des clips de fixation sur les canaux pour d??gager les c??bles et ??viter qu'ils ne s'emm??lent.

Dans une configuration standard, vous pouvez acheminer les c??bles hors du rack de deux fa??ons diff??rentes :

???Via la sortie c??bles situ??e au bas des portes arri??re (voir la figure 1-15)

???Via la sortie c??bles ajustable situ??e en haut du rack et dans un chemin de c??bles (voir la figure 1-15).

Figure 1-15. Options d'acheminement des c??bles

1

2

3

4

5

Ouverture et fermeture de la sortie c??bles sup??rieure

Vous pouvez utiliser la sortie c??bles sup??rieure pour acheminer les c??bles vers un chemin de c??bles.

1Ouvrez les portes arri??re.

2D??vissez les ??crous ?? oreilles situ??s sous le couvercle de la sortie c??bles (voir la figure 1-16).

3Faites glisser le couvercle vers l'avant du rack pour l'ouvrir.

4Apr??s avoir achemin?? les c??bles vers le haut du rack, refermez le couvercle en le faisant glisser vers l'arri??re du rack. Fixez le couvercle ?? l'aide

des ??crous ?? oreilles.

Figure 1-16. Ouverture et fermeture de la sortie c??bles sup??rieure

1

2

Retrait et installation des barres de stabilisation de la porte arri??re

Vous pouvez retirer les barres inf??rieure et sup??rieure de stabilisation des portes arri??re, pour faciliter l'acheminement des c??bles.

1Ouvrez les portes arri??re.

2Tirez les tiges de chaque c??t?? de la barre, et soulevez la barre pour la d??gager du rack (voir la figure 1-17).

3Apr??s avoir achemin?? les c??bles, remettez les barres en place en alignant les languettes avec les trous correspondant dans le rack. Poussez ensuite les barres jusqu'?? ce que les tiges s'enclenchent.

Figure 1-17. Retrait et installation des barres de stabilisation de la porte arri??re

1

2

3

3barre de stabilisation de la porte arri??re (bas)

Couplage de deux racks

AVERTISSEMENT: Compte tenu du poids et de la taille des armoires racks, ne couplez jamais deux racks sans vous faire assister par au moins une autre personne.

1Retirez les deux racks de leur emballage et installez-les.

2Retirez le kit de couplage de son emballage (voir la figure 1-18). Ce kit contient :

???Un joint de garniture

???Quatre supports de couplage

3Retirez les portes et les panneaux lat??raux des deux racks. Voir les sections ???Retrait de la porte avant??? ?? la page 45, ???Ouverture et retrait des portes arri??re??? et ???Retrait et remise en place des panneaux lat??raux??? ?? la page 48.

4Coupez un morceau du joint de garniture et retirez l'adh??sif de protection. Appliquez la bande sur l'un des racks, le long de la surface du cadre devant ??tre en contact avec le rack adjacent (voir la figure 1-19).

NOTE: Le choix du rack sur lequel vous placez le joint n'a pas d'importance, d??s lors qu'il permet d'??viter les rayures.

Figure 1-19. Mise en place des joints de garniture

1

2

5Fixez les supports de couplage.

a Positionnez les deux racks c??te ?? c??te.

b Ajustez les pieds r??glables pour que les racks soient parall??les

et dans le m??me plan horizontal. Pour savoir comment proc??der, voir la section ???Ajustement des pieds r??glables??? ?? la page 59.

c Pour installer les supports de couplage sur les racks, accrochez les supports dans les trous carr??s situ??s ?? l'int??rieur et ?? c??t?? des montants du rack, puis vissez les supports ?? l'aide des ??crous ?? oreilles

(voir la figure 1-19).

Figure 1-20. Couplage de deux racks

1

3

Index

C

consignes de s??curit??, 41

couplage de deux racks, 69

O

outils et fournitures, 44

P

panneaux lat??raux retrait, 48

pieds r??glables, 58 installation du pied avant, 60

porte arri??re ouverture, 46 retrait, 46

porte avant retrait, 44-45

portes retrait, 44

S

stabilisateurs, 43, 60

Index 73

Anmerkungen, Vorsichtshinweise und Warnungen

ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie das System besser einsetzen k??nnen.

VORSICHT: Hiermit werden Sie auf m??gliche Gefahrenquellen hingewiesen, die Hardwaresch??den oder Datenverlust zur Folge haben k??nnen, wenn die Anweisungen nicht befolgt werden.

WARNUNG: Hiermit werden Sie auf eine potenziell gef??hrliche Situation hingewiesen, die zu Sachsch??den, Verletzungen oder zum Tod f??hren k??nnte.

____________________

Irrt??mer und technische ??nderungen vorbehalten. ?? 2008 Dell Inc. Alle Rechte vorbehalten.

Eine Vervielf??ltigung oder Wiedergabe dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. ist strengstens untersagt.

Dell, das DELL Logo und PowerEdge sind Marken von Dell Inc.

Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der entsprechenden Hersteller und Firmen. Dell Inc. erhebt keinen Anspruch auf Besitzrechte an Marken und Handelsbezeichnungen mit Ausnahme der eigenen.

Inhalt

Stichwortverzeichnis . . . . . . . . . . . . . . . . . 111

Inhalt 77

Sicherheitshinweise

Beachten Sie die nachfolgenden Sicherheitshinweise, um Ihre eigene Sicherheit zu gew??hrleisten und eine Besch??digung des Systems und der Arbeitsumgebung zu vermeiden. Die vollst??ndigen wichtigen

Informationen zu Sicherheitsanforderungen und Betriebsvorschriften finden Sie in den Sicherheitshinweisen, die Sie mit dem System erhalten haben. Die Garantieinformationen befinden sich entweder dort oder in einem gesonderten Dokument.

SICHERHEIT: Systeme im Rack montieren

Folgende Vorsichtsma??nahmen dienen der Stabilit??t und Sicherheit des Racks. Spezielle Warnungen und/oder Sicherheitshinweise und Prozeduren finden Sie auch in der zum System geh??renden Dokumentation zur Rackinstallation.

Systeme gelten als Komponenten in einem Rack. Der Begriff ???Komponente??? bezieht sich auf alle Systeme sowie auf verschiedene Peripherieger??te oder unterst??tzende Hardware.

VORSICHT: Anleitungen f??r rackmontierte Systeme:

???Das Rack-Kit ist nur f??r den gelieferten Rackschrank zugelassen. Es liegt in Ihrer Verantwortung, daf??r zu sorgen, dass die Installation des Systems in einem anderen Rack allen zutreffenden Standards entspricht. Dell ??bernimmt keinerlei Haftung und Gew??hrleistung bez??glich der Kombination des Systems mit einem anderen Rack.

???Bringen Sie alle vorderen und seitlichen Stabilisatoren an, bevor Sie

das System in einem Rack installieren. Wenn Sie die Stabilisatoren nicht anbringen, kann das Rack umkippen.

???Setzen Sie die Komponenten immer von unten nach oben ein und setzen Sie immer zuerst die schwersten Elemente ein.

?????berlasten Sie nicht den Wechselstromkreis f??r das Rack.

???Stellen Sie sich nicht auf Komponenten im Rack und treten Sie nicht darauf.

Installationsanleitung 79

Anleitung f??r die Rackmontage

Diese Installationsanleitung enth??lt Anweisungen f??r geschulte Servicetechniker zur Installation eines 42U-Racks (Rack mit 42 Einheiten). Sie erfahren unter anderem, wie Sie das Rack montieren, zwei 42-U-Racks miteinander verbinden und Kabel durch das Rack verlegen. Das 42-U-Rack kann mit den empfohlenen Werkzeugen installiert werden.

Bevor Sie mit der Installation beginnen, lesen Sie diese gesamte Prozedur sorgf??ltig durch.

Rackanforderungen

VORSICHT: Das 42-U-Rack erf??llt die Spezifikationen American National Standards Institute (ANSI)/Electronic Industries Association (EIA) ANSI/EIA-310- D-92, Consumer Electronics Association (CEA) Standard CEA-310-E, International Electrotechnical Commission (IEC) 297 und Deutsche Industrie Norm (DIN) 41494.

Bevor Sie beginnen

WARNUNG: Lesen Sie aufmerksam den Abschnitt ???Wichtige Sicherheitshin- weise??? sowie die Sicherheitsanweisungen, die Sie mit dem Rack erhalten haben.

WARNUNG: Wenn Sie mehrere Systeme in einem Rack installieren, schlie??en Sie alle Ma??nahmen f??r ein System ab, bevor Sie das n??chste System installieren.

WARNUNG: Rackschr??nke k??nnen sehr schwer sein und leicht wegrollen. Die Schr??nke haben keine Bremsen. Bewegen Sie ein Rack nur mit gr????ter Vorsicht. Fahren Sie die h??henverstellbaren F????e ein, bevor Sie ein Rack bewegen. Vermeiden Sie lange bzw. steile Neigungen, unebene Oberfl??chen oder Rampen, auf denen Sie die Kontrolle ??ber das Rack verlieren k??nnten. Fahren Sie die h??henverstellbaren F????e aus, damit das Rack abgest??tzt wird und nicht wegrollen kann.

WARNUNG: Rollen Sie das Rack nicht ??ber unebene oder grobe Oberfl??chen. Harte St????e auf die Rollen k??nnen dazu f??hren, dass sie brechen, sodass das Rack instabil wird und umkippt.

WARNUNG: Versuchen Sie nicht, das Rack zu bewegen, wenn Komponenten darin installiert sind. Wenn Sie ein beladenes Rack auf einem leicht unebenen Untergrund verschieben, k??nnte das Rack aus dem Gleichgewicht geraten und umkippen.

80 Installationsanleitung

Wichtige Sicherheitshinweise

Beachten Sie beim Einbau des Systems im Rack die Sicherheitsma??nahmen in den folgenden Unterabschnitten.

WARNUNG: Befolgen Sie die in diesem Dokument angegebenen Vorgehensweisen genau, um sich selbst und andere Personen nicht zu gef??hrden. Das System ist m??glicherweise sehr gro?? und schwer. Sie sollten die Installation sorgf??ltig vorbereiten und planen, um Verletzungen zu vermeiden. Dies gilt besonders, wenn Systeme weiter oben im Rack installiert werden.

WARNUNG: Aus Stabilit??tsgr??nden m??ssen immer mindestens 23 kg in den unteren drei Einheiten des Rackschranks eingebaut werden.

Rackstabilisatoren

WARNUNG: Werden Systeme in einem Rack installiert, an dem die vorderen und seitlichen Stabilisatoren fehlen, kann das Rack umkippen, was unter Umst??nden schwere Verletzungen nach sich ziehen kann. Befestigen Sie daher immer zuerst die Stabilisatoren, bevor Sie Komponenten im Rack installieren.

WARNUNG: Wenn Sie Systeme in einem Rack installiert haben, ziehen Sie niemals mehr als ein System gleichzeitig auf den Laufschienen aus dem Rack. Durch das Gewicht von mehr als einem herausgezogenen System kann das Rack umkippen und Verletzungen verursachen.

Die Stabilisatoren verhindern, dass das Rack umkippt, wenn ein System oder eine andere Komponente auf den Gleitschienen vollst??ndig aus dem Rack gezogen wird.

Ablauf der Installation

Die Installation eines Rackschranks umfasst die folgenden Aufgaben:

1Entfernen und Wiederanbringen der Rackt??ren

2Entfernen und Wiederanbringen der Seitenteile

3Umgekehrtes Einbauen der vorderen T??r und Plakette (optional)

4Einstellen der h??henverstellbaren F????e

5Anbringen der Stabilisatoren

6Anpassen der Rackst??tzen (optional)

7Verlegen der Kabel im Rack

8Verbinden zweier Racks (optional)

Installationsanleitung 81

Empfohlene Werkzeuge und Zubeh??r

F??r die Installation des Racks ben??tigen Sie eventuell folgende Werkzeuge und Zubeh??rteile:

???Kreuzschlitzschraubenzieher Gr????e 2

???Senkkopfschraubendreher

???12-mm-Schraubenschl??ssel

???Spitzzange

???4-mm-Inbusschl??ssel (wenn Sie die T??r so einbauen m??chten, dass sie sich in entgegengesetzter Richtung ??ffnen l??sst)

???Schl??ssel f??r die Rackt??ren und Seitenteile

???13-mm-Schraubenschl??ssel (um das Rack vom Lager zu entfernen)

???17-mm-Schraubenschl??ssel (um das Rack vom Lager zu entfernen)

Entfernen und Wiederanbringen der Rackt??ren

WARNUNG: Da die Rackt??ren sehr gro?? und schwer sind, versuchen Sie niemals, die T??ren ohne fremde Hilfe abzunehmen oder einzubauen.

WARNUNG: Legen Sie die T??ren flach auf den Boden, damit sie nicht umfallen und jemanden verletzen k??nnen.

Entfernen der vorderen T??r

1Ziehen Sie an der T??rverriegelung und ??ffnen Sie die vordere T??r vollst??ndig (siehe Abbildung 1-1).

2Halten Sie die T??r fest und ziehen Sie den Scharnierstift nach oben aus dem Scharnierstiftgeh??use heraus (siehe Abbildung 1-1).

Der Halteclip des Scharnierstifts verhindert, dass das Scharnier aus dem Scharniergeh??use gezogen werden kann.

82 Installationsanleitung

Abbildung 1-1. Vordere T??r entfernen

2

1

3

4

3Halten Sie den aus dem Scharnierstiftgeh??use gezogenen Scharnierstift weiterhin fest und ziehen Sie die T??r vorsichtig vom Rack weg, sodass die T??r aus dem Scharniergeh??use gleitet.

4Lassen Sie den Scharnierstift los.

5Heben Sie die T??r nach oben an, sodass sie aus der unteren Scharnierleiste gleitet.

WARNUNG: Wegen der Gr????e und des Gewichts der T??r wird empfohlen, diese nach dem Abnehmen mit der Au??enfl??che nach oben flach hinzulegen.

6Legen Sie die T??r flach und mit der Au??enfl??che nach oben hin, um Sch??den an der Plakette und an der Beschichtung der T??r zu vermeiden.

Installationsanleitung 83

Wiederanbringen der vorderen T??r

Um die T??r wieder anzubringen, wiederholen Sie die Schritte zum Entfernen der T??r in der umgekehrten Reihenfolge.

??ffnen und Abnehmen der hinteren T??ren

WARNUNG: Da die Rackt??ren sehr gro?? und schwer sind, versuchen Sie niemals, die T??ren ohne fremde Hilfe abzunehmen oder einzubauen.

1Drehen Sie den T??rgriff und ??ffnen Sie die hinteren T??ren (siehe Abbildung 1-2).

Abbildung 1-2. Hintere T??ren ??ffnen

1

2

84 Installationsanleitung

2 Nehmen Sie die rechte hintere T??r ab.

aHalten Sie die T??r fest und ziehen Sie den Stift des oberen Scharniers aus dem Scharnierstiftgeh??use der T??r (siehe Abbildung 1-3).

Wenn Sie den Stift aus dem Scharnierstiftgeh??use ziehen, ist ein Klicken zu h??ren. Die Scharnierstifte sind so konzipiert, dass sie nicht aus dem Scharniergeh??use gezogen werden k??nnen.

bWiederholen Sie Schritt a f??r das untere Scharnier.

cZiehen Sie die T??r von dem Rack weg.

Abbildung 1-3. Hintere T??ren abnehmen

1

2

3

WARNUNG: Wegen der Gr????e und des Gewichts der T??r wird empfohlen, diese nach dem Abnehmen mit der Au??enfl??che nach oben flach hinzulegen.

Installationsanleitung 85

dBewahren Sie die T??r mit der Au??enfl??che nach oben an einem sicheren Platz auf.

Wenn Sie die T??r flach und mit der Au??enfl??che nach oben hinlegen, vermeiden Sie Sch??den an der Beschichtung der T??r.

eWiederholen Sie die Schritte a bis d f??r die linke hintere T??r.

Wiederanbringen der hinteren T??ren

Um die hinteren T??ren wieder anzubringen, wiederholen Sie die Schritte zum Entfernen der T??ren in der umgekehrten Reihenfolge.

Entfernen und Wiederanbringen der Seitenteile

VORSICHT: Bei frei stehenden Racks m??ssen die Seitenteile wieder angebracht werden, bevor Systeme im Rack betrieben werden, um die ausreichende K??hlung im Rack sicherzustellen.

ANMERKUNG: Um die Stabilisatoren montieren zu k??nnen, m??ssen Sie die unteren Seitenteile abnehmen.

ANMERKUNG: F??r die Installation von Systemen in einem Rack ist es nicht unbedingt erforderlich, die Seitenteile abzunehmen. Allerdings lassen sich Gleit- und St??tzschienen leichter einbauen, wenn die Seitenteile abgenommen wurden, und Sie k??nnen die vordere T??r so einbauen, dass sie sich in die entgegengesetzte Richtung ??ffnet.

Entfernen der oberen Seitenteile

1Ziehen Sie beide Verriegelungen nach oben und klappen Sie die untere Kante des Seitenteils weg vom Rack.

2Halten Sie das Seitenteil an beiden Seiten gut fest.

3Heben Sie das Seitenteil nach oben, bis seine Laschevon der Oberseite des Racks gel??st ist.

4Legen Sie das Seitenteil mit der Au??enfl??che nach oben an einen sicheren Ort, um Besch??digungen an der Beschichtung zu vermeiden.

5Wiederholen Sie Schritt 1 bis Schritt 4 f??r das andere obere Seitenteil.

86 Installationsanleitung

Wiedereinbauen der oberen Seitenteile

1Heben Sie das obere Seitenteil auf das Rack. Haken Sie dabei die Lasche des Seitenteils ??ber die Oberseite des Racks (siehe Abbildung 1-4).

2Klappen Sie die untere Kante des Seitenteils zum Rack hin.

3Dr??cken Sie das Seitenteil in das Rack, bis beide Sicherungen einrasten.

Abbildung 1-4. Obere Seitenteile wieder einbauen

1

2

3

Installationsanleitung 87

Entfernen der unteren Seitenteile

1Ziehen Sie beide Sicherungen nach unten und lassen Sie das Seitenteil oben etwas nach au??en klappen.

2Fassen Sie beide Kanten des Seitenteils fest an.

3Heben Sie das Seitenteil nach oben, bis die Haken des Seitenteils nicht mehr in den ??ffnungen unten am Rackrahmen sitzen.

4Legen Sie das Seitenteil mit der Au??enfl??che nach oben an einen sicheren Ort, um Besch??digungen an der Beschichtung zu vermeiden.

5Wiederholen Sie Schritt 1 bis Schritt 4 f??r das andere Seitenteil.

Wiedereinbauen der unteren Seitenteile

1Setzen Sie das Seitenteil in das Rack. Achten Sie darauf, dass der hintere Haken am Seitenteil in die hintere ??ffnung unten am Rackrahmen und der vordere Haken am Seitenteil in die entsprechende ??ffnung auf der Vorderseite des Rackrahmens eingesetzt wird (siehe Abbildung 1-5).

2Klappen Sie das obere Ende des Seitenteils zum Rack hin.

3Dr??cken Sie das Seitenteil in das Rack, bis beide Sicherungen einrasten.

88 Installationsanleitung

Abbildung 1-5. Untere Seitenteile wieder einbauen

1

2

Installationsanleitung 89

Umgekehrtes Einbauen der vorderen T??r (optional)

ANMERKUNG: Nehmen Sie mithilfe eines 4-mm-Inbusschl??ssel die Scharnier- geh??use der vorderen T??r vom Rack ab. Montieren Sie die Geh??use dann so,

dass sie ihrer urspr??nglichen Einbauposition gegen??berliegen. Eventuell ben??tigen Sie eine Trittleiter, um den Inbusbolzen erreichen zu k??nnen, mit dem das obere Scharniergeh??use an dem Rack befestigt ist.

Unter Beachtung der folgenden Schritte l??sst sich die T??r in entgegen- gesetzter Richtung ??ffnen:

1Nehmen Sie die vordere T??r ab (siehe ???Entfernen der vorderen T??r??? auf Seite 82).

2Entfernen Sie die Seitenteile (siehe ???Entfernen und Wiederanbringen der Seitenteile??? auf Seite 86).

3Drehen Sie das obere Scharniergeh??use um.

a Ziehen Sie den Scharnierstift vorsichtig nach oben, sodass Sie auf den Halteclip zugreifen k??nnen (siehe Abbildung 1-6).

b Entfernen Sie den Halteclip mit der Spitzzange und lassen Sie den Scharnierstift aus dem Scharniergeh??use gleiten.

90 Installationsanleitung

Abbildung 1-6. Scharniere f??r die vordere T??r abnehmen

1

6

2

5

4

3

cNehmen Sie die Scharnierfeder aus dem Scharniergeh??use.

dBewahren Sie den Scharnierstift, den Halteclip und die Feder gut auf.

eEntfernen Sie mit einem 4-mm-Inbusschl??ssel die Inbusbolzen, mit deren Hilfe das Scharniergeh??use am Rack befestigt ist. Bewahren Sie die Bolzen zusammen mit dem Scharnierstift, dem Halteclip und der Scharnierfeder auf.

fDrehen Sie das Scharniergeh??use um 180 Grad, sodass die Scharnierstiftl??cher sich auf der rechten Seite des Scharnierloches befinden (siehe Abbildung 1-7).

Installationsanleitung 91

Abbildung 1-7. Oberes und unteres Scharnier umdrehen

1

2

3

4

92 Installationsanleitung

gSuchen Sie die oberen Bolzenl??cher auf der rechten Rackseite. Befestigen Sie darin das Scharniergeh??use mithilfe der Inbusbolzens.

hSetzen Sie die Feder zwischen dem oberen und dem unteren Scharnierstiftloch des Scharniergeh??uses ein.

iLassen Sie den Scharnierstift in das Scharniergeh??use gleiten.

jF??gen Sie den Halteclip unterhalb der Feder in das Scharnier ein.

4Drehen Sie das untere Scharniergeh??use um.

a Entfernen Sie die Inbusbolzen, mit deren Hilfe das Scharniergeh??use am Rack befestigt ist. Bewahren Sie die Bolzen gut auf.

b Drehen Sie das Scharniergeh??use um 180 Grad, sodass die Scharnierleisten sich auf der rechten Seite des Scharniergeh??uses befinden (siehe Abbildung 1-7).

c Suchen Sie die unteren Bolzenl??cher auf der rechten Rackseite. Befestigen Sie darin das Scharniergeh??use mithilfe der Inbusbolzen.

5Drehen Sie die vordere T??r um 180 Grad, sodass ihre Scharnierstift- geh??use sich auf der rechten Seite befinden (siehe Abbildung 1-8).

Installationsanleitung 93

Abbildung 1-8. Vordere T??r umdrehen

6H??ngen Sie die vordere T??r wieder ein, indem Sie die unter ???Entfernen der vorderen T??r??? auf Seite 82 aufgef??hrten Schritte in umgekehrter Reihenfolge ausf??hren.

7Drehen Sie den Verriegelungshebel um.

a Entfernen Sie die beiden Kreuzschlitzschrauben, mit denen der Verriegelungshebel am vertikalen Rahmenteil befestigt ist.

b Entfernen Sie den Verriegelungshebel und drehen Sie ihn um 180 Grad.

c Bringen Sie den Verriegelungshebel wieder am vertikalen Rahmenteil des anderen Racks an. Richten Sie dabei die L??cher der Verriegelung nach den L??chern am Rahmen aus und bringen Sie die zwei Kreuzschlitzschrauben wieder an.

94 Installationsanleitung

Abbildung 1-9. Verriegelungshebel an der vorderen T??r umkehren

1

2

Installationsanleitung 95

8Drehen Sie die auf der vorderen T??r angebrachte Plakette um. a ??ffnen Sie die vordere T??r.

b F??hren Sie von der Innenseite der T??r aus einen Senkkopf- schraubendreher in die Verriegelungskerbe der Plakette ein (siehe Abbildung 1-10).

Abbildung 1-10. Plakette auf der vorderen T??r umdrehen

2

1

96 Installationsanleitung

cStecken Sie den Schraubendreher so weit es geht in die Kerbe und drehen Sie ihn entgegen dem Uhrzeigersinn.

dHebeln Sie die Plakette ab und entfernen Sie sie von der T??r.

eDrehen Sie die Plakette um 180 Grad, damit sie nach dem Wiedereinbau korrekt gelesen werden kann.

fMachen Sie den sechsten horizontalen Riegel von der Oberseite der T??r aus ausfindig und schieben Sie die Haken der Plakette dar??ber. Richten Sie dabei die mittleren Laschen der Plakette am vertikalen Riegel der T??r aus.

gDr??cken Sie die Halteklammern der Plakette nach oben, bis sie geschlossen sind und die Plakette gesichert ist.

Einstellen der h??henverstellbaren Rackf????e

WARNUNG: Lesen Sie die folgenden Anweisungen komplett durch, bevor Sie mit dem Anpassen der h??henverstellbaren F????e beginnen.

Ihr Rack enth??lt vier h??henverstellbare F????e, die an den Ecken des Racks befestigt werden. Mit den F????en k??nnen Sie das Rack waagerecht ausrichten, wenn es auf einem leicht unebenen Untergrund steht. Bevor Sie Ihr System im Rack installieren, montieren Sie die F????e und passen Sie sie an den Untergrund an. Folgen Sie beim Ausrichten Ihres Rack diesen Anweisungen.

WARNUNG: Sorgen Sie beim Anpassen der F????e daf??r, dass die Rollen an den vier Ecken des Racks nicht mehr als 9,5 mm vom Boden abgehoben sind.

Falls beim Anpassen der h??henverstellbaren F????e mehr als 9,5 mm Zwischenraum zwischen dem Boden und den Rollen entsteht, fahren Sie die F????e langsam

ein und stellen Sie das Rack an einen anderen Stellplatz, an dem die h??hen- verstellbaren F????e nur wenig angepasst werden m??ssen.

WARNUNG: Verstellen Sie die F????e, bis jeder Fu?? fest auf dem Boden aufliegt. Nur bei festem Bodenkontakt k??nnen die einzelnen F????e das Gewicht des Racks tragen und ein Wackeln des Racks wird verhindert. Wenn nicht alle h??hen- verstellbaren F????e festen Bodenkontakt haben, k??nnte das Rack aus dem Gleichgewicht geraten und umkippen.

WARNUNG: Versuchen Sie nicht, das Rack mit ausgefahrenen F????en zu verschieben. Fahren Sie grunds??tzlich zuerst die F????e ein, bevor Sie das Rack bewegen. Bei ausgefahrenen F????en k??nnte das Rack umkippen, wenn Sie es verschieben wollen.

Installationsanleitung 97

Anbringen der Stabilisatoren

WARNUNG: Werden Systeme in einem Rack installiert, an dem die vorderen und seitlichen Stabilisatoren fehlen, kann das Rack umkippen, was unter Umst??nden schwere Verletzungen nach sich ziehen kann. Befestigen Sie daher immer zuerst die Stabilisatoren, bevor Sie Komponenten im Rack installieren.

Befestigen Sie die Stabilisatoren in folgender Reihenfolge am Rack:

???Bringen Sie bei einem Standalone-Rack an der Vorderseite und an den beiden Seiten Stabilisatoren an.

???Befestigen Sie in einer Rackreihe an jedem Rack einen vorderen Stabilisator. Bringen Sie au??erdem an den beiden Racks am Anfang und am Ende der Reihe einen linken bzw. rechten Stabilisator an.

Befestigen der vorderen Stabilisatoren

1??ffnen Sie die vordere T??r.

2Fassen Sie in das Rack und ziehen Sie alle Stabilisatoren fest nach oben, um sie vom Rahmen zu l??sen.

3Entfernen Sie die Kunststoffbefestigungen, die an den Stabilisatoren angebracht sind.

4Legen Sie die vorderen Stabilisatoren jeweils vor den Rackrahmensockel und richten Sie die Fu??l??cher nach den entsprechenden Rahmenl??chern aus.

5Befestigen Sie den Fu?? mithilfe der mitgelieferten Schrauben, Unterlegscheiben und K??figmuttern am Rack, wie in Abbildung 1-12 dargestellt.

Installationsanleitung 99

Abbildung 1-12. Vordere Stabilisatoren befestigen

1

1 Vordere Stabilisatoren (2)

Befestigen der seitlichen Stabilisatoren

1Entfernen Sie die unteren Seitenteile (siehe ???Entfernen der unteren Seitenteile??? auf Seite 88).

2Suchen Sie die vier seitlichen ??ffnungen in der unteren Schiene des Rackrahmens (siehe Abbildung 1-13).

3Legen Sie die Stabilisatoren jeweils vor den Rackrahmensockel und richten Sie die Fu??l??cher nach den entsprechenden Rahmenl??chern aus.

100 Installationsanleitung

Abbildung 1-13. Seitliche Stabilisatoren befestigen

1

1 Seitliche Stabilisatoren (2 pro Seite)

4Befestigen Sie den Stabilisator mithilfe der mitgelieferten Schrauben, Unterlegscheiben und K??figmuttern am Rack, wie in Abbildung 1-13 dargestellt.

Anpassen der Rackst??tzen (optional)

Die Stellungen der Rackst??tzen lassen sich an Systeme mit unterschiedlicher Tiefe anpassen.

1??ffnen Sie die T??ren des Racks.

2Entfernen Sie die Schrauben an der Unterseite, in der Mitte und an der Oberseite der St??tzen (siehe Abbildung 1-14).

3Bewegen Sie die St??tze auf die gew??nschte Position auf der Innenseite des Racks und setzen Sie die Schrauben in die entsprechenden ??ffnungen ein.

Installationsanleitung 101

Abbildung 1-14. Rackst??tzen anpassen

ANMERKUNG: Falls Sie nicht zwei oder mehrere Racks verbinden m??ssen, k??nnen Sie jetzt mit der Installation von Systemen im Rack beginnen. Orientieren Sie sich bei der Installation von Komponenten in dem Rack an den wei??en nummerierten Etiketten auf der Vorder- und R??ckseite der Rackmontageschienen.

102 Installationsanleitung

Verlegen der Kabel

Das 42-U-Rack verf??gt ??ber verschiedene Merkmale f??r eine einfache Kabelverlegung (siehe Abbildung 1-15).

???Durch vier Stromverteilerr??hren (PDU-R??hren) in jedem Rackflansch k??nnen die Stromkabel zu den im Rack installierten Systemen gef??hrt werden.

???In die PDU-R??hren k??nnen Kabelklemmen montiert werden, um eine verwicklungsfreie Kabelf??hrung zu erm??glichen.

F??r die Kabelf??hrung aus dem Rack heraus gibt es in einer Standard- konfiguration zwei M??glichkeiten:

???Durch den Kabelausgang auf der Unterseite der hinteren T??ren (siehe Abbildung 1-15).

???Durch den verstellbaren Kabelschlitz an der Oberseite des Racks, in einen Kabelkanal (siehe Abbildung 1-15).

Installationsanleitung 103

Abbildung 1-15. Optionen f??r die Kabelf??hrung

1

2

3

4

5

104 Installationsanleitung

??ffnen und Schlie??en des oberen Kabelschlitzes

Durch den oberen Kabelschlitz k??nnen Kabel zu einem Kabelkanal verlegt werden.

1??ffnen Sie die hinteren T??ren.

2L??sen Sie die Fl??gelschrauben unter der Kabelschlitzabdeckung (siehe Abbildung 1-16).

3Schieben Sie die Kabelschlitzabdeckung in die ge??ffnete Position in Richtung der Vorderseite des Racks.

4Nachdem Sie die Kabel durch die Oberseite des Racks gef??hrt haben, schlie??en Sie die ggf. verbleibende L??cke im Kabelschlitz, indem Sie die Kabelschlitzabdeckung zur R??ckseite des Racks verschieben. Sichern Sie die Abdeckung mit den Fl??gelschrauben.

Installationsanleitung 105

Abbildung 1-16. Oberen Kabelschlitz ??ffnen und schlie??en

1

2

106 Installationsanleitung

Verbinden zweier Racks

WARNUNG: Wegen der Gr????e und des Gewichts des Rackschrankes sollten Sie keinesfalls versuchen, zwei Rackschr??nke ohne fremde Hilfe zu verbinden.

1Packen Sie beide Racks aus und stellen Sie sie auf.

2Packen Sie das Verbindungskit aus (Inhalt siehe Abbildung 1-18). Das Rack-Verbindungskit hat folgenden Inhalt:

???Ein Dichtungsstreifen

???Vier Kupplungsklammern

Abbildung 1-18. Rack-Verbindungskit

3Nehmen Sie die T??ren und Seitenteile von beiden Racks ab. Siehe ???Vordere T??r entfernen??? auf Seite 83, ?????ffnen und Abnehmen der hinteren T??ren??? und ???Entfernen und Wiederanbringen der Seitenteile??? auf Seite 86.

4Schneiden Sie ein St??ck des Dichtungsstreifens ab, entfernen Sie die Schutzfolie und bringen Sie es an einem der Racks entlang der Kontaktstelle mit dem benachbarten Rack an (siehe Abbildung 1-19).

ANMERKUNG: Sie k??nnen die Streifenabschnitte auf einem beliebigen Rack anbringen, solange durch die Streifen beide Racks vor Kratzern gesch??tzt werden.

108 Installationsanleitung

Abbildung 1-19. Dichtungsstreifen anbringen

1

Installationsanleitung 109

5Installieren Sie die Kupplungsklammern.

a Stellen Sie die beiden Racks nebeneinander.

b Stellen Sie die h??henverstellbaren F????e beider Racks so ein, dass sich die Racks auf derselben H??he befinden und parallel nebeneinander stehen. Anleitungen hierzu finden Sie unter ???H??henverstellbare F????e anpassen??? auf Seite 98.

c Um die Kupplungsklammern an den Racks zu befestigen, haken Sie die Klammern in die viereckigen L??schen in und neben den Rackst??tzen und ziehen Sie die Klammern mit den Fl??gelschrauben fest (siehe Abbildung 1-19).

Abbildung 1-20. Zwei Racks verbinden

1

3

110 Installationsanleitung

Stichwortverzeichnis

Stichwortverzeichnis 111

????????????????????????

????????????????????????????????????????????????????????????????????????????????????????????? ?????????

????????????????????????????????????????????????????????????????????????????????????????????????

?????????????????????????????????????????????

???????????????????????????????????????????????????????????????????????????????????????????????? ???????????????

????????????????????????????????????????????????????????????????????? ?? 2008 ???????????????????????? Dell Inc. ??????????????????

Dell Inc. ????????????????????????????????????????????????????????????????????????????????????????????????????????? ?????????

Dell???DELL ?????????????????? PowerEdge ??? Dell Inc. ??????????????????

???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????? Dell Inc. ????????????????????????????????? ????????????

??????

??????????????????????????????????????? . . . . . . . . . . . . 117

????????????????????????????????????????????? ?????????????????? . . . . . . . . . . . . . . . . . . . 117

?????????????????????????????? . . . . . . . . . . . . . . . . 118 ??????????????? . . . . . . . . . . . . . . . . . . . . 118 ??????????????????????????? . . . . . . . . . . . . . . . 118 ?????????????????? . . . . . . . . . . . . . . . . . . . 119

???????????????????????????????????? . . . . . . . . . . . 120 ????????????????????????????????????????????? . . . . . . . 120 ???????????????????????????????????????????????? . . . . . 124 ???????????????????????????????????????. . . . . . . . . . 127 ??????????????????????????????????????? . . . . . . . . . 134 ?????????????????????????????????????????? . . . . . . . . 136 ????????????????????????????????????????????????. . . . . . 138

????????????????????? . . . . . . . . . . . . . . . . . 140

2 ???????????????????????? . . . . . . . . . . . . . . . . . . 145

??????. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149

?????? 115

???????????????????????????????????????

??????????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ????????????????????????????????????????????????????????????????????????????????????????????? ???????????????????????????????????????????????????????????????????????????

???????????????????????????????????????????????????????????????

???????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ?????????????????????????????????????????????????????????

??????????????????????????????????????????????????????????????????????????????????????????????????? ???????????????????????????????????????????????????????????????????????????????????????????????????

???????????????????????????????????????????????????????????????

????????????????????????????????????????????????????????????????????????????????????????????? ?????????????????????????????????????????????????????????????????????????????????????????? ?????????????????????????????????????????????????????????????????????????????????????????? ?????????????????????????????????????????????????????????????????????????????????????????? ????????????????????????????????????????????????????????????????????????????????????

????????????????????????????????????????????????????????????????????????????????????????????? ?????????????????????????????????????????????????????????????????????????????????????????? ?????????????????????????????????????????????

?????????????????????????????????????????????????????????????????????????????????????????????

???????????????????????????????????? AC ??????????????????????????????????????????????????? ?????????

????????????????????????????????????????????????????????????????????????????????????????????? ???????????????

??????????????? 117

??????????????????????????????

?????????????????????????????????42 ???????????????U????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ?????????????????????2 ?????? 42 U ???????????????????????????????????????????????????????????? ????????????????????????42 U ??????????????????????????????????????????????????????????????? ????????????????????????

????????????????????????????????????????????????????????????????????????????????????????????????

???????????????

?????????42U ????????????????????????????????????ANSI???/ ????????????????????????EIA?????????

ANSI/ EIA-310-D-92????????????????????????CEA?????????CEA-310-E???????????????????????? ??????IEC????????? 297???????????????????????????DIN???41494 ???????????????????????????

???????????????????????????

?????? : ?????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ?????????????????????????????????????????????

?????? : ???????????????????????????????????????????????????????????????1 ???????????????????????? ?????????????????????????????????????????????????????????????????????????????????????????? ?????????

?????? : ?????????????????????????????????????????????????????????????????????????????????????????? ???????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ????????????????????????????????????????????????

?????? : ???????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ?????????????????????????????????

?????? : ???????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ???????????????????????????????????????????????????????????????

118 ???????????????

?????????????????????????????????

??????????????????????????????????????????????????????????????????????????????????????????????????? ????????????????????????

?????? : ?????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ???????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????

?????? : ??????????????????????????????????????????????????????????????????3 U ?????????????????? ?????? 23 kg???50 ?????????????????????????????????????????????????????????????????????????????????

???????????????????????????

?????? : ?????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????

?????? : ?????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ????????????????????????????????????????????????????????????????????????????????????????????????

???????????????????????????????????????????????????????????????????????????????????????????????? ???????????????????????????????????????????????????????????????????????????????????????????????? ?????????

??????????????????

?????????????????????????????????????????????????????????????????????????????????????????????

1?????????????????????????????????????????????

2????????????????????????????????????????????????

3???????????????????????????????????????????????????

4??????????????????????????????

5?????????????????????????????????

6????????????????????????????????????????????????

7????????????????????????????????????

82 ?????????????????????????????????????????????

??????????????? 119

????????????????????????????????????

???????????????????????????????????????????????????????????????????????????????????????

???#2 ?????????????????????

???????????????????????????

???12 mm ?????????

?????????????????????

???4 mm ?????????????????????????????????????????????????????????????????????

????????????????????????????????????????????????

???13 mm ?????????????????????????????????????????????????????????????????????

???17 mm ?????????????????????????????????????????????????????????????????????

?????????????????????????????????????????????

?????? : ??????????????????????????????????????????????????????????????????????????????????????????

?????????????????? 1 ???????????????????????????????????????

?????? : ?????????????????????????????????????????????????????????????????????????????????????????? ?????????????????????

????????????????????????

1?????????????????????????????????????????????????????????????????? 1-1 ???????????????

2??????????????????????????????????????????????????????????????????????????????????????? ???????????? 1-1 ???????????????

?????????????????????????????????????????????????????????????????????????????????????????? ????????????????????????????????????

120 ???????????????

??? 1-1 ????????????????????????

2

1

3

4

3?????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????

4???????????????????????????????????????

5????????????????????????????????????????????????????????????

?????? : ?????????????????????????????????????????????????????????????????????????????????????????? ?????????????????????????????????????????????????????????

6?????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????

????????????????????????

??????????????????????????????????????????????????????????????????????????????????????????

??????????????? 121

???????????????????????????????????????

?????? : ?????????????????????????????????????????????????????????????????????????????????????????? ?????????????????? 1 ???????????????????????????????????????

1??????????????????????????????????????????????????????????????? 1-2 ???????????????

???1-2 ?????????????????????

1

2

2??????????????????????????????????????????

a ??????????????????????????????????????????????????????????????????????????????????????? ???????????? 1-3 ???????????????

??????????????????????????????????????????????????????????????????????????????????????? ????????????????????????????????????????????????????????????????????????????????????

b?????????????????????????????????????????????????????????????????????

c????????????????????????????????????

122 ???????????????

??? 1-3 ????????????????????????

1

2

3

?????? : ?????????????????????????????????????????????????????????????????????????????????????????? ?????????????????????????????????????????????????????????

d????????????????????????????????????????????????????????????????????????

??????????????????????????????????????????????????????????????????????????????????????? ?????????????????????????????????????????????

e??????????????????????????????????????? a ?????? d ????????????????????????

????????????????????????

???????????????????????????????????????????????????????????????????????????????????????

??????????????? 123

????????????????????????????????????????????????

???????????????????????????????????????????????????????????????????????????????????????????????? ????????????????????????????????????????????????????????????????????????????????????????????? ?????????

???????????????????????????????????????????????????????????????????????????????????????????????? ?????????????????????????????????

???????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????

???????????????????????????????????????

1???????????????????????????????????????????????????????????????????????????????????????

2????????????????????????????????????????????????

3???????????????????????????????????????????????????????????????????????????????????????

4?????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????

5????????????????????????????????????????????????????????? 1 ?????? ?????? 4 ??????????????? ?????????

???????????????????????????????????????

1?????????????????????????????????????????????????????????????????????????????????????????? ???????????????????????? 1-4 ???????????????

2????????????????????????????????????????????????????????????

3?????????????????????????????????????????????????????????????????????????????????????????? ??????????????????

124 ???????????????

??? 1-4 ???????????????????????????????????????

1

2

3

???????????????????????????????????????

1?????????????????????????????????????????????????????????????????????????????????????????? ????????????????????????????????????

2????????????????????????????????????????????????

3?????????????????????????????????????????????????????????????????????????????????????????? ?????????????????????

4?????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????

5????????????????????????????????????????????????????????? 1 ?????? ?????? 4 ??????????????? ?????????

??????????????? 125

???????????????????????????????????????

1?????????????????????????????????????????????????????????????????????????????????????????? ?????????????????????????????????????????????????????????????????????????????????????????? ????????????????????????????????? 1-5 ???????????????

2???????????????????????????????????????????????????

3?????????????????????????????????????????????????????????????????????????????????????????? ??????????????????

???1-5 ???????????????????????????????????????

1

2

126 ???????????????

???????????????????????????????????????

???????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????4 mm ???????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ????????????????????????

??????????????????????????????????????????????????????????????????????????????

1?????????????????????????????????120 ???????????????????????????????????????????????? ?????????

2??????????????????????????????????????????124 ?????????????????????????????????????????? ???????????????????????????????????????

3??????????????????????????????????????????

a ???????????????????????????????????????????????????????????????????????????????????????

???????????????????????? 1-6 ???????????????

b ??????????????????????????????????????????????????????????????????????????????????????? ???????????????????????????????????????

??????????????? 127

??? 1-6 ?????????????????????????????????

1

6

2

5

4

3

c????????????????????????????????????????????????????????????????????????

d??????????????????????????????????????????????????????????????????????????????????????? ?????????

e4 mm ?????????????????????????????????????????????????????????????????????????????? ???????????????????????????????????????????????????????????????????????????????????? ????????????????????????????????????????????????????????????

f?????????????????? 180 ???????????????????????????????????????????????????????????? ???????????????????????????????????? 1-7 ???????????????

128 ???????????????

??? 1-7 ???????????????????????????????????????

g??????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????

h??????????????????????????????????????????????????????????????????????????????????????? ?????????

??????????????? 129

i?????????????????????????????????????????????????????????

j??????????????????????????????????????????????????????????????????????????????????????? ???????????????????????????

4??????????????????????????????????????????

a ???????????????????????????????????????????????????????????????????????????????????????

????????????????????????????????????

b ?????????????????? 180 ????????????????????????????????????????????????????????????

?????????????????????????????? 1-7 ???????????????

c ??????????????????????????????????????????????????????????????????????????????????????? ?????????????????????????????????????????????????????????????????????

5???????????????????????????????????????????????????????????????????????? 180 ???????????? ??????????????? 1-8 ???????????????

???1-8 ??????????????????

130 ???????????????

6120 ???????????????????????????????????????????????????????????????????????????????????? ???????????????????????????

7??????????????????????????????????????????

a ??????????????????????????????????????????????????????????????????????????? 2 ??????

????????????????????????????????? b ??????????????????????????????????????? 180 ????????????????????????

c ??????????????????????????????????????????????????????????????????????????????????????? ????????????????????????????????????????????????????????????????????????????????? ?????????2 ??????????????????????????????????????????????????????????????????

??????????????? 131

??? 1-9 ??????????????????????????????????????????

1

2

8?????????????????????????????????????????? a ???????????????????????????

b ??????????????????????????????????????????????????????????????????????????????????????? ??????????????? 1-10 ???????????????

132 ???????????????

??? 1-10 ??????????????????????????????

2

1

c??????????????????????????????????????????????????????????????????????????????????????? ???????????????

d??????????????????????????????????????????????????????

e????????????????????????????????????????????????????????????????????????????????? 180 ????????????????????????

??????????????? 133

f?????????????????? 6 ??????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????? ?????????????????????

g??????????????????????????????????????????????????????????????????????????????????????? ???????????????????????????????????????

???????????????????????????????????????

?????? : ?????????????????????????????????????????????????????????????????????????????????????????? ?????????

??????????????? 4 ?????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ???????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ????????????????????????

?????? : ?????????????????????????????????????????????????????????????????????????????????????????? ?????? 9.5 mm ???????????????????????????????????????????????????????????????????????????????????? ??? 9.5 mm ??????????????????????????????????????????????????????????????????????????????????????? ???????????????????????????????????????????????????????????????

?????? : ?????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ?????????????????????????????????????????????????????????????????????????????????

?????? : ??????????????????????????????????????????????????????????????????????????????????????? ????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ????????????????????????????????????

?????? : ????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ???????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ?????????

???????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????

134 ???????????????

1??????????????????????????????????????????????????????????????????????????????????????????

2??????????????????????????????????????????????????????12 mm ??????????????????????????? ???????????????????????????????????????????????? 1-11 ???????????????

3??????????????????????????????????????????????????? 1 ??? 2 ????????????????????????

4???????????????????????????????????????????????????????????????

???1-11 ??????????????????????????????

1

2

3

??????????????? 135

??????????????????????????????????????????

?????? : ?????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????

???????????????????????????????????????????????????????????????????????????????????????

????????????????????????????????????????????????????????????????????????????????????????????? ?????????????????????

????????????????????????????????????????????????????????????????????????????????????????????? ?????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????

???????????????????????????????????????

1???????????????????????????

2??????????????????????????????????????????????????????????????????????????????????????? ?????????????????????????????????

3??????????????????????????????????????????????????????????????????????????????????????? ?????????

4?????????????????????????????????????????????????????????????????????????????????????????? ????????????????????????????????????????????????????????????

5?????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????? 1-12 ???????????????

136 ???????????????

??? 1-12 ???????????????????????????????????????

1

1 ???????????????????????????2???

???????????????????????????????????????

1????????????????????????????????????????????????125 ???????????????????????????????????? ????????????????????????????????????

2????????????????????????????????????????????????????????? 4 ?????????????????????????????? ?????????????????? 1-13 ???????????????

3?????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????

??????????????? 137

??? 1-13 ???????????????????????????????????????

1

1 ???????????????????????????????????????2???

4?????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????? 1-13 ???????????????

????????????????????????????????????????????????

??????????????????????????????????????????????????????????????????????????????????????????????????? ????????????????????????????????????

1?????????????????????????????????

2??????????????????????????????????????????????????????????????? 1-14 ???????????????

3?????????????????????????????????????????????????????????????????????????????????????????? ???????????????????????????

138 ???????????????

??? 1-14 ???????????????????????????

?????????????????????2 ???????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????

??????????????? 139

?????????????????????

42U ??????????????????????????????????????????????????????????????????????????????????????? ???????????? 1-15 ???????????????

??????????????????????????????????????????????????????PDU?????? 4 ???????????????????????? ?????????????????????????????????????????????????????????????????????????????????????????? ?????????????????????

???PDU ???????????????????????????????????????????????????????????????????????????????????? ???????????????????????????????????????????????????

?????????????????????????????????????????? 2 ??????????????????????????????????????????????????? ???????????????

??????????????????????????????????????????????????? 1-15 ????????????

?????????????????????????????????????????????????????????????????????????????????????????? ?????? 1-15 ????????????

140 ???????????????

??? 1-15 ????????????????????????????????????

1

2

3

4

5

??????????????? 141

???????????????????????????????????????

??????????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????

1???????????????????????????

2????????????????????????????????????????????????????????????????????????????????? 1-16 ???????????????

3???????????????????????????????????????????????????????????????????????????????????????

4?????????????????????????????????????????????????????????????????????????????????????????? ?????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????

142 ???????????????

??? 1-16 ???????????????????????????????????????

1

2

??????????????? 143

??????????????????????????????????????????????????????????????????

??????????????????????????????????????????????????????????????????????????????????????????????????? ???????????????????????????????????????????????????????????????????????????????????????

1???????????????????????????

2?????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????? 1-17 ???????????????

3?????????????????????????????????????????????????????????????????????????????????????????? ????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????

???1-17 ??????????????????????????????????????????????????????????????????

1

2

144 ???????????????

2 ????????????????????????

?????? : ??????????????????????????????????????????????????????????????????2 ????????????????????? ??????????????????????????????1 ???????????????????????????????????????

1????????????????????????????????????????????????????????????

2?????????????????????????????????????????????????????? 1-18 ??????????????? ??????????????????????????????????????????????????????????????????

??????????????????????????? 1 ???

???????????????????????? 4 ???

???1-18 ????????????????????????

3????????????????????????????????????????????????????????????????????????121 ???????????? ?????????????????????????????????????????????????????????????????????????????????????????? 124 ???????????????????????????????????????????????????????????????????????????????????? ????????????

4??????????????????????????????????????????????????????????????????????????????????????? ???????????????????????????????????????????????????????????????????????????????????????

?????? 1-19 ???????????????

?????????????????????????????????????????????????????????????????????????????????????????? ????????????????????????????????????????????????????????????????????????

??????????????? 145

??? 1-19 ???????????????????????????????????????

1

2

146 ???????????????

5????????????????????????????????????????????? a 2 ???????????????????????????????????????????????????

b ????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????????????????????????????????????? ????????????135 ???????????????????????????????????????????????????????????????????????? ?????????

c ???????????????????????????????????????????????????????????????????????????????????? ???????????????????????????????????????????????????????????????????????????????????? ?????????????????????????????????????????? 1-19 ???????????????

???1-20 2 ????????????????????????

3

??????????????? 147

?????? 149

Dell??? PowerEdge??? 4220

Gu??a de instalaci??n

Notas, precauciones y advertencias

NOTA: Una NOTA proporciona informaci??n importante que le ayudar?? a utilizar mejor el ordenador.

PRECAUCI??N: Un mensaje de PRECAUCI??N indica la posibilidad de da??os en el hardware o la p??rdida de datos si no se siguen las instrucciones.

AVISO: Un mensaje de AVISO indica el riesgo de da??os materiales, lesiones o incluso la muerte.

La informaci??n contenida en este documento puede modificarse sin previo aviso. ?? 2008 Dell Inc. Todos los derechos reservados.

Queda estrictamente prohibida la reproducci??n de este material en cualquier forma sin la autorizaci??n por escrito de Dell Inc.

Dell, el logotipo de DELL y PowerEdge son marcas comerciales de Dell Inc.

Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier inter??s sobre la propiedad de marcas y nombres comerciales que no sean los suyos.

Contenido

Contenido 153

Instrucciones de seguridad

Aplique las pautas de seguridad que se describen a continuaci??n para garantizar su propia seguridad y proteger el sistema y el entorno de trabajo frente a posibles da??os. Para obtener informaci??n completa sobre seguridad y normativas, consulte las instrucciones de seguridad que se entregan con el sistema. La informaci??n sobre la garant??a puede estar incluida en este documento o constar en un documento aparte.

SEGURIDAD: Montaje de sistemas en rack

Tenga en cuenta las precauciones siguientes para garantizar la estabilidad y la seguridad del rack. Consulte tambi??n la documentaci??n de instalaci??n del rack incluida con el sistema y el rack para ver los procedimientos y la informaci??n de precauci??n.

Los sistemas se consideran componentes de un rack. ???Componente??? se refiere a cualquier sistema, as?? como a los distintos perif??ricos o hardware compatible.

PRECAUCI??N: Instrucciones para sistemas montados en rack:

???El kit de rack se ha aprobado s??lo para el armario rack suministrado. Es su responsabilidad asegurarse de que la instalaci??n del equipo en cualquier otro rack cumpla los est??ndares correspondientes. Dell declina toda responsabilidad y garant??a relacionadas con las combinaciones del equipo con cualquier otro rack.

???Antes de instalar el equipo en un rack, instale todos los estabilizadores frontales y laterales. Si no lo hace, el rack podr??a volcar.

???Cargue siempre el rack desde la parte inferior hacia arriba, colocando en primer lugar los elementos m??s pesados.

???No sobrecargue el circuito de la fuente de alimentaci??n de CA que suministra energ??a al rack.

???No suba sobre ning??n componente del rack ni lo utilice como escal??n.

Instrucciones de instalaci??n del rack

En esta gu??a de instalaci??n se proporcionan instrucciones para t??cnicos de servicio especializados que instalen un rack de 42 unidades (U).

Se proporciona informaci??n sobre el ensamblaje del rack, el acoplamiento de dos racks de 42 U y la colocaci??n de los cables a trav??s del rack. El rack de 42 U se puede instalar mediante las herramientas recomendadas.

Antes de proceder a la instalaci??n, debe leer atentamente todo este procedimiento.

Requisitos del rack

PRECAUCI??N: El rack de 42 U cumple las especificaciones siguientes: ANSI/EIA-310-D-92, CEA-310-E, IEC 297 y DIN 41494.

Antes de comenzar

AVISO: Antes de empezar a instalar el rack, lea detenidamente ???Informaci??n de seguridad importante???, as?? como las instrucciones de seguridad que se entregan con el rack.

AVISO: Cuando instale varios sistemas en un rack, realice todos los procedimientos para el sistema actual antes de instalar el sistema siguiente.

AVISO: Los armarios rack pueden ser muy pesados, pero se mueven con facilidad gracias a las ruedas. El armario no tiene frenos. Tenga mucho cuidado al mover el armario rack. Cuando traslade el armario rack, pliegue primero los pies niveladores. Evite inclinaciones largas o pronunciadas, superficies irregulares

o rampas para evitar perder el control del armario. Extienda los pies niveladores como apoyo y para evitar que el armario se desplace.

AVISO: Evite desplazar el armario rack sobre superficies irregulares. Las ruedas podr??an romperse si reciben golpes fuertes, por lo que el rack quedar??a inestable y podr??a volcar.

AVISO: No intente mover el rack con los componentes instalados. Si mueve un rack cargado por completo sobre un suelo cuya superficie es ligeramente irregular, es posible que el rack quede inestable y vuelque.

Informaci??n de seguridad importante

Cuando instale el sistema en el rack, tenga en cuenta las precauciones de seguridad que se indican en los apartados siguientes.

AVISO: Debe seguir estrictamente los procedimientos que se explican en este documento para protegerse a s?? mismo y a otras personas que puedan verse involucradas. El sistema puede tener un tama??o y un peso considerables, por lo que la preparaci??n y la planificaci??n adecuadas son importantes para evitar lesiones personales a uno mismo y a terceros. Esta precauci??n es a??n m??s importante cuando los sistemas se montan en la parte superior del rack.

AVISO: Para garantizar la estabilidad, es necesario instalar un m??nimo de 23 kg en los espacios 3 U inferiores del armario rack.

Pies estabilizadores del rack

AVISO: El montaje de sistemas en un rack sin instalar los pies estabilizadores frontales y laterales puede hacer que vuelque el rack, lo que puede provocar lesiones personales. Por lo tanto, instale siempre los pies estabilizadores antes de instalar los componentes en el rack.

AVISO: Una vez que haya instalado sistemas en un rack, no extraiga nunca del rack m??s de un sistema a la vez por sus ensamblajes deslizantes. El peso de m??s de un sistema extendido puede hacer que vuelque el rack y causar lesiones.

Los pies estabilizadores impiden que el rack vuelque cuando se extrae un sistema u otro componente del rack con los ensamblajes deslizantes completamente extendidos.

Tareas de instalaci??n

La instalaci??n de un armario rack implica realizar las tareas siguientes:

1Extracci??n y colocaci??n de las puertas del rack

2Extracci??n y colocaci??n de los paneles laterales

3Inversi??n de la puerta frontal y la placa de identificaci??n (opcional)

4Fijaci??n de los pies niveladores

5Instalaci??n de los pies estabilizadores

6Ajuste de los postes del rack (opcional)

7Colocaci??n de los cables a trav??s del rack

8Acoplamiento de dos racks (opcional)

Herramientas y material recomendados

Necesitar?? el material y las herramientas siguientes para instalar el rack:

???Destornillador Phillips del n?? 2

???Destornillador de cabeza plana

???Llave de 12 mm

???Alicates de punta fina

???Llave Allen de 4 mm (si desea invertir la direcci??n en la que se abre la puerta frontal)

???Llaves para las puertas del rack y los paneles laterales

???Llave de 13 mm (para extraer el rack del pal??)

???Llave de 17 mm (para extraer el rack del pal??)

Extracci??n y colocaci??n de las puertas del rack

AVISO: Debido al tama??o y al peso de las puertas del armario rack, no intente nunca extraerlas ni instalarlas sin la ayuda de otra persona.

AVISO: Al guardar las puertas, col??quelas en posici??n horizontal de modo que no puedan caerse y lesionar a alguien accidentalmente.

Extracci??n de la puerta frontal

1Tire del pestillo de la puerta y abra completamente la puerta frontal (vea la ilustraci??n 1-1).

2Mientras sujeta la puerta, tire hacia arriba del pasador hasta que salga del herraje fijo de la puerta (vea la ilustraci??n 1-1).

El gancho de retenci??n del pasador evita que la bisagra se extraiga del herraje m??vil.

Ilustraci??n 1-1. Extracci??n de la puerta frontal

2

1

3

4

3Mientras mantiene el pasador fuera del herraje fijo de la puerta, separe ligeramente la puerta del rack para que salga del herraje m??vil.

4Libere el pasador.

5Levante la puerta para que salga del pernio inferior.

AVISO: Debido al tama??o y al peso de la puerta, se recomienda colocar la puerta que ha extra??do en posici??n horizontal con la superficie exterior boca arriba.

6Coloque la puerta en un lugar seguro con la superficie exterior boca arriba para evitar que se produzcan da??os en la placa de identificaci??n y en

el revestimiento decorativo.

Colocaci??n de la puerta frontal

Para volver a colocar la puerta frontal, realice los mismos pasos que para extraerla pero en el orden inverso.

Apertura y extracci??n de las puertas posteriores

AVISO: Debido al tama??o y al peso de las puertas del armario rack, no intente nunca extraerlas ni instalarlas sin la ayuda de otra persona.

1Gire el asa de la puerta y abra las puertas posteriores (vea la ilustraci??n 1-2).

Ilustraci??n 1-2. Apertura de las puertas posteriores

1

2

2 Extraiga la puerta posterior derecha.

aMientras sujeta la puerta, tire del pasador de la bisagra superior para extraerlo del herraje fijo de la puerta (vea la ilustraci??n 1-3).

Oir?? un chasquido al extraer el pasador del herraje fijo de la puerta. Los pasadores se han dise??ado para evitar que se extraigan del herraje m??vil.

bRepita el paso a para la bisagra inferior.

cTire de la puerta para extraerla del rack.

Ilustraci??n 1-3. Extracci??n de las puertas posteriores

1

2

3

3 Herraje fijo

AVISO: Debido al tama??o y al peso de la puerta, se recomienda colocar la puerta que ha extra??do en posici??n horizontal con la superficie exterior boca arriba.

dColoque la puerta en un lugar seguro con la superficie exterior boca arriba.

Al colocar la puerta en posici??n horizontal con la superficie exterior boca arriba, se evita que se produzcan da??os en el revestimiento decorativo.

eRepita los pasos del a al d para la puerta posterior izquierda.

Colocaci??n de las puertas posteriores

Para volver a colocar las puertas posteriores, realice los mismos pasos que para extraerlas pero en el orden inverso.

Extracci??n y colocaci??n de los paneles laterales

PRECAUCI??N: Para los racks independientes, es necesario reinstalar los paneles laterales antes de utilizar sistemas en el rack para garantizar una refrigeraci??n correcta.

NOTA: Debe extraer los paneles laterales inferiores para instalar los pies estabilizadores laterales.

NOTA: Si bien no es obligatorio extraer los paneles laterales para instalar sistemas en un rack, el hecho de que los laterales est??n abiertos facilita la instalaci??n de ensamblajes deslizantes y rieles de soporte, as?? como la inversi??n de la direcci??n en la que se abre la puerta frontal.

Extracci??n de los paneles laterales superiores

1Tire de los dos pestillos hacia arriba y separe del rack el extremo inferior del panel.

2Sujete firmemente los dos laterales del panel.

3Levante el panel hasta que la pesta??a salga de la parte superior del rack.

4Coloque el panel en un lugar seguro con la superficie exterior boca arriba para evitar que se produzcan da??os en el revestimiento decorativo.

5Repita del paso 1 al paso 4 con el otro panel lateral superior.

Colocaci??n de los paneles laterales superiores

1Levante el panel lateral superior y col??quelo en el rack; para ello, enganche la pesta??a del panel sobre la parte superior del rack (vea la ilustraci??n 1-4).

2Mueva la parte inferior del panel hacia abajo para insertarla en el rack.

3Presione el panel en el rack hasta que los dos pestillos encajen en su lugar.

Ilustraci??n 1-4. Colocaci??n de los paneles laterales superiores

1

2

3

Extracci??n de los paneles laterales inferiores

1Tire de los dos pestillos hacia abajo y deje que el panel lateral se separe ligeramente por la parte superior.

2Sujete firmemente los dos laterales del panel.

3Levante el panel hasta que los ganchos salgan de los orificios situados en la parte inferior del armaz??n del rack.

4Coloque el panel en un lugar seguro con la superficie exterior boca arriba para evitar que se produzcan da??os en el revestimiento decorativo.

5Repita del paso 1 al paso 4 con el otro panel lateral inferior.

Colocaci??n de los paneles laterales inferiores

1Coloque el panel en el rack; para ello, inserte el gancho del panel posterior en el orificio posterior de la parte inferior del armaz??n del rack y el gancho frontal en el orificio correspondiente de la parte frontal del armaz??n del rack (vea la ilustraci??n 1-5).

2Mueva el extremo superior del panel hacia el rack.

3Presione el panel en el rack hasta que los dos pestillos encajen en su lugar.

Ilustraci??n 1-5. Colocaci??n de los paneles laterales inferiores

1

2

Inversi??n de la puerta frontal (opcional)

NOTA: Utilice una llave Allen de 4 mm para extraer del rack los herrajes m??viles de la puerta frontal y para volver a instalarlos en el lado opuesto a como estaban originalmente. Es posible que necesite una escalera de mano para acceder al perno Allen que fija el herraje m??vil superior al rack.

Para invertir la direcci??n en la que se abre la puerta frontal, realice los pasos siguientes:

1Extraiga la puerta frontal (consulte ???Extracci??n de la puerta frontal??? en la p??gina 158).

2Extraiga los paneles laterales (consulte ???Extracci??n y colocaci??n de los paneles laterales??? en la p??gina 162).

3Invierta el herraje m??vil superior.

a Tire del pasador ligeramente hacia arriba para que pueda acceder al gancho de retenci??n (vea la ilustraci??n 1-6).

b Con los alicates de punta fina, extraiga el gancho de retenci??n y deslice el pasador para extraerlo del herraje m??vil.

Ilustraci??n 1-6. Extracci??n de las bisagras de la puerta frontal

1

6

2

5

4

3

cExtraiga el muelle de la bisagra del herraje m??vil.

dColoque el pasador, el gancho de retenci??n y el muelle en un lugar seguro.

eCon la llave Allen de 4 mm, extraiga los pernos Allen que fijan el herraje m??vil al rack y col??quelos en el mismo lugar que el pasador, el gancho de retenci??n y el muelle del herraje.

fGire el herraje m??vil 180 grados para que los orificios del pasador queden en el lado derecho del herraje m??vil (vea la ilustraci??n 1-7).

Ilustraci??n 1-7. Inversi??n de las bisagras superiores e inferiores

1

2

3

4

gLocalice los orificios de los pernos superiores situados en el lateral derecho del rack y apriete el herraje m??vil en el lateral derecho del rack con los pernos Allen.

hInserte el muelle entre los orificios del pasador superior e inferior situados en el herraje m??vil inferior.

iDeslice el pasador para insertarlo en el herraje m??vil.

jInserte el gancho de retenci??n en la bisagra de modo que el gancho quede debajo del muelle.

4Invierta el herraje m??vil inferior.

a Extraiga los pernos Allen que fijan el herraje m??vil al rack y col??quelos en un lugar seguro.

b Gire el herraje m??vil 180 grados para que los pernios queden en el lado derecho del herraje m??vil (vea la ilustraci??n 1-7).

c Localice los orificios de los pernos inferiores situados en el lateral derecho del rack y utilice los pernos Allen para apretar el herraje m??vil en el lateral derecho del rack.

5Gire la puerta frontal 180 grados para que los herrajes fijos queden en el lado derecho (vea la ilustraci??n 1-8).

Ilustraci??n 1-8. Giro de la puerta frontal

6Vuelva a colocar la puerta frontal realizando los pasos descritos en ???Extracci??n de la puerta frontal??? en la p??gina 158 en el orden inverso.

7Invierta el cerradero.

a Desenrosque los dos tornillos Phillips que fijan el cerradero a la jamba. b Extraiga el cerradero y g??relo 180 grados.

c Vuelva a instalar el cerradero en la otra jamba frontal del rack; para ello, alinee los orificios del cerradero con los orificios de la jamba y, a continuaci??n, vuelva a insertar los dos tornillos Phillips.

Ilustraci??n 1-9. Inversi??n del cerradero de la puerta frontal

1

2

8Invierta la placa de identificaci??n de la puerta frontal. a Abra la puerta frontal.

b Desde el interior de la puerta, inserte un destornillador de cabeza plana en la leng??eta de liberaci??n de la placa de identificaci??n (vea la ilustraci??n 1-10).

Ilustraci??n 1-10. Inversi??n de la placa de identificaci??n de la puerta frontal

2

1

cInserte el destornillador en la leng??eta hasta que se detenga y g??relo en el sentido contrario a las agujas del reloj.

dLevante la placa de identificaci??n y extr??igala de la puerta.

eGire la placa de identificaci??n 180 grados para que se lea correctamente cuando est?? instalada.

fLocalice la sexta barra horizontal de la parte superior de la puerta y deslice los ganchos de la placa de identificaci??n sobre ella; para ello, alinee las leng??etas centrales de la placa de identificaci??n con la barra vertical de la puerta.

gLevante los ganchos de retenci??n de la placa de identificaci??n hasta que queden cerrados y la placa est?? fijada.

Fijaci??n de los pies niveladores del rack

AVISO: Antes de ajustar los pies niveladores, lea todas las instrucciones que figuran a continuaci??n.

El rack incluye cuatro pies niveladores, que se montan en las esquinas

del rack. Los pies niveladores se han dise??ado para alinear el rack en posici??n vertical y nivelada cuando el rack est?? situado en un suelo cuya superficie es ligeramente irregular. Antes de instalar los sistemas en el rack, instale y ajuste los pies niveladores. Cuando nivele el rack, siga estas pautas.

AVISO: Cuando ajuste los pies niveladores, aseg??rese de que la distancia entre el suelo y las ruedas de cada esquina del rack no sea superior a 9,5 mm. Si deja m??s de 9,5 mm de espacio libre entre el suelo y las ruedas cuando ajuste los pies niveladores, contraiga lentamente los pies niveladores y, a continuaci??n, traslade el rack a otro lugar que requiera ajustes m??nimos en los pies niveladores.

AVISO: Ajuste los pies niveladores hasta que cada pie quede apoyado firmemente sobre el suelo. El contacto correcto con el suelo garantiza que cada pie nivelador aguanta el peso del rack y evita que el rack se balancee en cualquier direcci??n. Si los pies niveladores no tienen un contacto firme con

el suelo, el rack puede quedar inestable y volcar.

AVISO: No intente trasladar el rack con los pies niveladores instalados. Antes de trasladar el rack, contraiga siempre los pies niveladores. Si los pies niveladores est??n instalados cuando traslada el rack, es posible que ??ste vuelque.

Instalaci??n de los pies estabilizadores del rack

AVISO: El montaje de sistemas en un rack sin instalar los pies estabilizadores frontales y laterales puede hacer que vuelque el rack, lo que puede provocar lesiones personales. Por lo tanto, instale siempre los pies estabilizadores antes de instalar los componentes en el rack.

Instale los pies estabilizadores en el rack de la manera siguiente:

???Instale los pies estabilizadores frontales y laterales en un rack independiente.

???Instale los pies estabilizadores frontales en todos los racks de un conjunto y los pies estabilizadores izquierdos o derechos en los racks de ambos extremos de un conjunto.

Instalaci??n de los pies estabilizadores frontales

1Abra la puerta frontal.

2Tire firmemente de los estabilizadores para separarlos del armaz??n.

3Extraiga los fijadores de pl??stico situados en los pies estabilizadores.

4Coloque los pies estabilizadores frontales contra la base del armaz??n del rack y alinee los orificios con los orificios correspondientes del armaz??n.

5Utilice los pernos, las arandelas y las tuercas prisioneras suministradas para fijar los pies al rack tal como se muestra en la ilustraci??n 1-12.

Ilustraci??n 1-12. Instalaci??n de los pies estabilizadores frontales

1

1 Pie estabilizador frontal (2)

Instalaci??n de los pies estabilizadores laterales

1Extraiga los paneles laterales inferiores (consulte ???Extracci??n de los paneles laterales inferiores??? en la p??gina 164).

2Localice los cuatro orificios en el lateral del riel inferior del armaz??n del rack (vea la ilustraci??n 1-13).

3Coloque los pies estabilizadores contra la base del armaz??n del rack y alinee los orificios con los orificios correspondientes del armaz??n.

Ilustraci??n 1-13. Instalaci??n de los pies estabilizadores laterales

1

1 Pie estabilizador lateral (2 por lado)

4Utilice los pernos, las arandelas y las tuercas prisioneras suministradas para fijar los pies al rack tal como se muestra en la ilustraci??n 1-13.

Ajuste de los postes del rack (opcional)

La posici??n de los postes del rack se puede ajustar para alojar sistemas con diversas profundidades.

1Abra las puertas del rack.

2Extraiga los tornillos de la parte inferior, central y superior del poste (vea la ilustraci??n 1-14).

3Mueva el poste a la ubicaci??n que desea dentro del lateral del rack y vuelva a colocar los tornillos en los orificios correspondientes.

Ilustraci??n 1-14. Ajuste de los postes del rack

1

2

3

3 Poste frontal del rack

NOTA: Salvo que deba acoplar dos o m??s racks, ahora puede instalar los sistemas en el rack. Consulte las etiquetas blancas numeradas situadas en la parte frontal y posterior de los rieles de montaje del rack para obtener informaci??n sobre c??mo instalar componentes en el rack.

Cableado

El rack de 42 U incorpora diversas caracter??sticas que simplifican la colocaci??n de los cables (vea la ilustraci??n 1-15).

???Existen cuatro canales de unidades de distribuci??n de alimentaci??n (PDU) en cada superficie del rack que permiten colocar los cables de alimentaci??n en los sistemas montados en el rack.

???Los seguros para cables se pueden montar en los canales PDU para que los cables queden fuera del paso y para evitar que se enreden.

En una configuraci??n est??ndar, puede sacar del rack los cables de dos modos:

???Mediante la salida de cables situada en la parte inferior de las puertas posteriores (vea la ilustraci??n 1-15)

???Mediante la ranura ajustable para cables situada en la parte superior del rack y en una bandeja (vea la ilustraci??n 1-15).

Ilustraci??n 1-15. Opciones de colocaci??n de los cables

1

2

3

4

5

Apertura y cierre de la ranura superior para cables

La ranura superior para cables del rack se puede utilizar para colocar los cables hasta una bandeja.

1Abra las puertas posteriores.

2Afloje las palomillas que se encuentran debajo de la cubierta de la ranura para cables (vea la ilustraci??n 1-16).

3Deslice la cubierta de la ranura para cables en la posici??n abierta hacia la parte frontal del rack.

4Tras pasar los cables por la parte superior del rack, cierre los huecos que queden en la ranura para cables; para ello, tire de la cubierta de la ranura hacia la parte posterior del rack. Utilice las palomillas para fijar la cubierta.

Ilustraci??n 1-16. Apertura y cierre de la ranura superior para cables

1

2

Extracci??n e instalaci??n de las barras estabilizadoras de las puertas posteriores

Es posible extraer las barras superiores e inferiores que se utilizan para estabilizar las puertas posteriores, lo que facilita la colocaci??n de los cables en la parte superior e inferior del rack.

1Abra las puertas posteriores.

2Tire de los fiadores situados en cada lateral de la barra y mant??ngalos en esa posici??n y, a continuaci??n, levante la barra y extr??igala del rack

(vea la ilustraci??n 1-17).

3Tras pasar los cables, vuelva a colocar las barras; para ello, alinee las leng??etas de las barras con los orificios correspondientes del rack y presione los fiadores hacia abajo hasta que queden asentados en su lugar.

Ilustraci??n 1-17. Extracci??n e instalaci??n de las barras estabilizadoras de las puertas posteriores

1

2

3

3Barra estabilizadora de las puertas posteriores (barra inferior)

Acoplamiento de dos racks

AVISO: Debido al tama??o y al peso de los armarios rack, no intente nunca acoplarlos sin la ayuda de otra persona.

1Desembale e instale los dos racks.

2Desembale el kit de acoplamiento, que se muestra en la ilustraci??n 1-18. El contenido del kit de acoplamiento de racks incluye:

???Un burlete

???Cuatro soportes de acoplamiento

Ilustraci??n 1-18. Kit de acoplamiento de racks

12

3Extraiga las puertas y los paneles laterales de ambos racks. Consulte ???Extracci??n de la puerta frontal??? en la p??gina 159, ???Apertura y extracci??n de las puertas posteriores??? y ???Extracci??n y colocaci??n de los paneles laterales??? en la p??gina 162.

4Corte y coloque un trozo del burlete, con el revestimiento protector extra??do, en uno de los racks por la superficie del armaz??n que estar?? en contacto con el rack adyacente (vea la ilustraci??n 1-19).

NOTA: No importa el rack en el que coloque los fragmentos del burlete, ya que protegen los dos racks para que no se rayen.

Ilustraci??n 1-19. Colocaci??n de los burletes

1

5Instale los soportes de acoplamiento.

a Coloque los dos racks uno al lado del otro.

b Ajuste los pies niveladores de los dos racks para que los racks queden en paralelo y en el mismo plano horizontal. Para obtener instrucciones, consulte ???Ajuste de los pies niveladores??? en la p??gina 174.

c Para instalar los soportes de acoplamiento en los racks, enganche los soportes en los orificios cuadrados interiores y adyacentes a los postes del rack y apriete los soportes mediante las palomillas (vea la ilustraci??n 1-19).

Ilustraci??n 1-20. Acoplamiento de dos racks

1

3

??ndice

??ndice 187
